在當今的3C電子、汽車電子及光通訊行業中，有著“錫連萬物”的說法。隨著電子產品向微型化、高密度、高可靠性方向發展，傳統的電烙鐵焊接工藝已難以滿足精細化的生產需求。激光錫焊作為精密焊接領域的重要技術，正在成為自動化生產線上不可或缺的一環。

什么是激光錫焊?

激光錫焊是利用激光作為熱源，通過高能量密度的激光束聚焦在焊接區域，使錫基合金(焊錫)迅速熔化，從而填充并緊密貼合焊件，形成牢固焊點的一種釬焊方法。

由于錫的熔點相對較低(通常在230℃左右)，且具有優良的可塑性和浸潤性，激光錫焊既能實現“非接觸式”加工，又能做到局部快速加熱，對基板及周邊元件的熱影響極小。相比傳統焊接，它具備熱輸入可控、無機械應力、加工精度高、易于自動化等顯著優勢。

激光錫焊常見的三大工藝

根據填充錫料狀態的不同，激光錫焊主要分為以下三種常見工藝，以適應不同場景的需求：

1. 激光錫膏焊接

這種工藝先將由錫粉和助焊劑混合而成的錫膏涂覆在焊盤上，隨后利用激光加熱使錫膏熔化，凝固后形成焊點。

- 特點：操作簡單，適用于微小精密工件的加固或預上錫。

- 應用：由于加熱過程中可能存在飛濺風險，通常用于不具有復雜電路的場合，如連接端子、天線底座、屏蔽罩及SMT元器件焊接。

2. 激光送絲焊接

該工藝采用自動送絲系統，將錫絲送到預熱后的焊盤位置，利用激光束照射熔化錫絲，完成連接。

- 特點：結構緊湊，焊點飽滿，潤濕性好，且無需像錫膏那樣擔心飛濺問題。

- 應用：廣泛應用于PCB電路板、光學元器件、聲學元器件、半導體制冷器件以及手機配件排線等場景。

3. 激光錫球焊接

這是一種更先進的微電子焊接技術。通過特制的噴嘴將預成型的微小錫球(直徑可小至幾十微米)送出，利用激光瞬間熔化，在惰性氣體壓力下噴射至焊盤形成焊點。

- 特點：錫量恒定，無飛濺，無需后續清洗，對焊盤熱影響極小。

- 應用：特別適合高清攝像頭模組、BGA芯片返修、手機攝像頭模組、VCM音圈馬達等極高精度的互連場景。

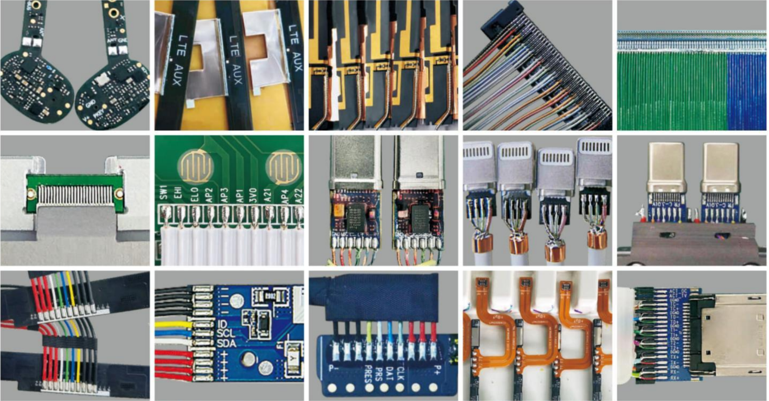

適用于哪些產品?

激光錫焊憑借其高精度和高靈活性，已成為以下領域的關鍵工藝：

- 3C消費電子：智能手機主板、排線、連接器、天線、揚聲器、微型馬達等。

- 汽車電子：傳感器(如電子衡器傳感器)、PCB板、發動機控制單元等高可靠性要求的部件焊接。

- 光通訊與光器件：光模塊封裝、FPC軟板與光器件的連接，解決傳統UV膠固化帶來的位置偏移問題。

- 半導體與精密元器件：晶振、磁頭、半導體制冷器、倒裝芯片的凸點制作等。

為什么選擇松盛光電?—— 激光錫焊的硬核優勢

在眾多激光錫焊系統核心組件制造商中，武漢松盛光電憑借其在激光光學領域的深厚積累，特別是在激光恒溫錫焊系統上的技術創新，為精密焊接提供了“最優解”。

1. 極致的加工精度與視覺定位

松盛光電的激光錫焊系統采用同軸CCD攝像定位及加工監視系統，實現了激光、CCD、測溫、指示光的四點同軸。這意味著“所見即所得”，光斑與視覺定位完全重合，不僅解決了行業內多光路重合的難題，還省去了反復矯正對位的繁瑣步驟，確保加工精度達到微米級別，最小光斑可達0.1mm甚至更小，能夠輕松應對0.2mm直徑的微小焊點。

2. 獨創的PID恒溫控制，杜絕“虛焊”與“燒板”

針對激光能量集中易導致錫膏飛濺或PCB板燒損的痛點，松盛光電自主開發了智能型軟釬焊軟件，并搭載PID在線溫度調節反饋系統。

- 實時監控：在焊接過程中實時采集焊點溫度，反饋?lái)憫?yīng)速度極快。

- 恒溫焊接：確保焊接溫度始終均一恒定，有效避免了因溫度過高造成的熱損傷或溫度過低導致的“假焊”，極大提升了焊接良率，保證優良率高達99%以上。

3. 先進的光學整形技術：方形光斑與振鏡掃描

針對不同焊盤形狀，松盛光電不僅提供傳統的圓形光斑，更創新研發了同軸測溫視覺方形光斑激光焊接頭。該技術能將圓形光斑整形為方形平頂光分布，使加熱區域與方形焊盤完美匹配，實現均勻加熱，有效解決了圓形光斑加熱不均勻?qū)е碌暮更c(diǎn)不一致問題。

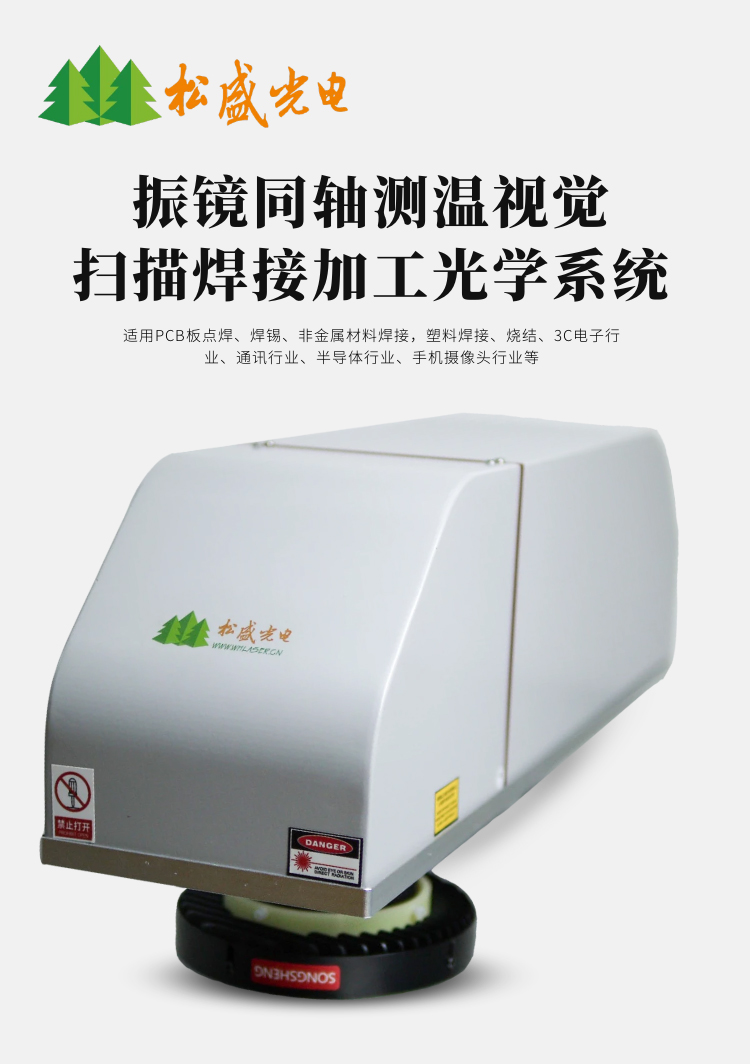

此外，其一體化恒溫振鏡同軸視覺掃描焊接系統，通過振鏡高速掃描，實現了超高速的點陣焊接，大大提升了生產效率，同時保持亞微米級的精度。

4. 廣泛的適應性與非接觸優勢

松盛光電的系統支持多軸智能工作平臺，能應接各種復雜精密焊接工藝。由于采用非接觸式焊接，不僅避免了傳統烙鐵頭對元器件的機械應力和靜電損傷，還消除了烙鐵頭的消耗，實現了高效率的連續作業，特別適合對靜電敏感或存在微小間隙的精密電子元件。

結語

隨著智能穿戴、5G通訊及新能源汽車的爆發式增長，焊接工藝正面臨著前所未有的挑戰。松盛光電通過將同軸視覺、恒溫反饋、精密光學三大核心技術深度融合，不僅解決了傳統錫焊的痛點，更為微電子制造提供了高良率、高效率、高柔性的自動化解決方案。

選擇松盛光電，即是選擇在精密激光錫焊領域的穩定與卓越。
