激光焊錫技術憑借其非接觸加工、能量集中、熱影響區小和高精度定位等核心優勢，已成為微電子組裝、汽車電子、航空航天等高精尖領域的首選焊接工藝。然而，其工藝表現高度依賴于環境熱力學狀態的穩定性。當環境溫度偏離常規的室溫條件(20-25℃)，進入高溫(通常>40℃)或低溫(<0℃)區間時，會引發一系列復雜的物理化學變化，對焊接質量、設備可靠性及最終產品的服役性能構成嚴峻挑戰。松盛光電將系統剖析高低溫環境對激光焊錫應用的影響機理，梳理當前主流的應對技術策略，并探討其在極端工況下的應用實踐與未來發展趨勢。

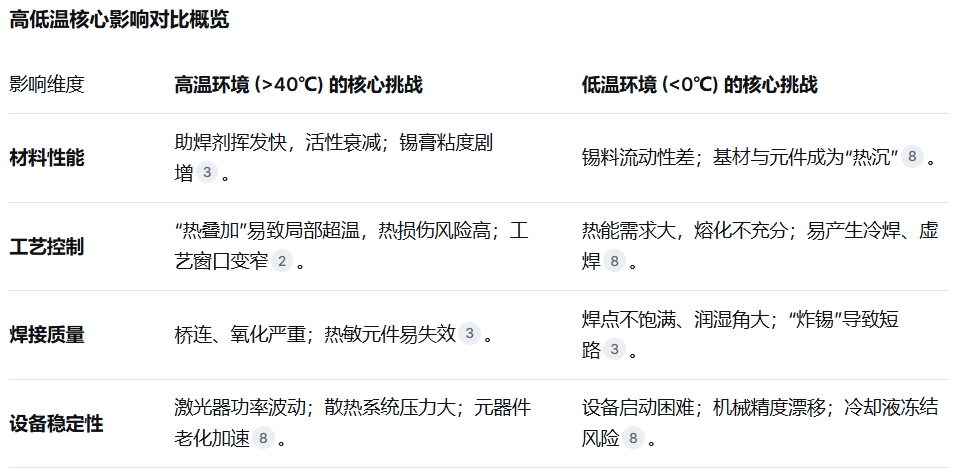

一、高低溫環境對激光焊錫的多元影響機制

激光焊錫的本質是一個在極短時間內(毫秒至秒級)完成熱傳導、錫料熔融、潤濕鋪展和快速凝固的動態過程。環境溫度作為這一過程的背景熱場，其變化會直接干預甚至主導多個關鍵環節。

1.高溫環境的“熱疊加”效應與材料性能衰退

高溫環境不僅指熱帶、沙漠等自然氣候，更常見于汽車發動機艙、冶金車間等工業現場，局部溫度可長期處于40℃至60℃。這種環境對激光焊錫的影響是系統性的：

錫料與助焊劑性能劣化：錫膏或錫絲中的助焊劑對溫度極為敏感。當環境溫度超過28℃時，其溶劑揮發速度顯著加快，導致錫膏粘度在短時間內上升20%以上，造成印刷或點膠時出現拉絲、橋連等缺陷。同時，助焊劑活性成分提前分解，使其在焊接時無法有效去除焊盤氧化層，導致潤濕不良、虛焊率攀升。

工藝窗口收窄與熱失控風險：激光焊接依賴精準的能量輸入以熔化錫料而不損傷基材。高溫環境下，工件初始溫度升高，使得達到目標焊接溫度所需的激光能量閾值降低。若沿用標準參數，極易因“熱疊加”導致瞬時溫度超過安全閾值。特別是對于熱敏元器件(如MLCC、傳感器)和耐熱性差的基材(如FR-4的玻璃化轉變溫度Tg為130-180℃)，這種過熱可能直接導致器件失效、PCB基材碳化或起泡。

焊接設備穩定性下降：激光器、振鏡、控制系統等核心部件在高溫下散熱效率降低。激光器出光功率可能發生波動(超出±2%的允許范圍)，光學鏡片可能因熱膨脹導致聚焦光斑漂移，進而影響焊接的一致性和精度。運動部件的潤滑油也可能粘度降低或蒸發，加速機械磨損。

2.低溫環境的“熱耗散”效應與流動凝固障礙

低溫環境多見于寒帶、冷庫、高空或太空設備制造及維修場景，溫度可低至-20℃甚至-50℃。低溫帶來的挑戰與高溫截然相反：

錫料熔化與潤濕困難：焊錫材料(如常用的SAC305無鉛錫料，熔點217℃)的流動性隨溫度降低而顯著下降。在低溫基材上，激光能量需首先用于加熱龐大的“冷源”，才能局部形成熔池。這導致熔化不充分，錫料鋪展能力弱，接觸角增大，極易形成冷焊、虛焊或焊點不飽滿。

凝結水與“炸錫”風險：當?shù)蜏氐腜CB或元器件從冷環境移入相對溫暖的作業區時，表面極易凝結水汽。若未充分除濕即進行焊接，水分在激光高溫下瞬間汽化，可能引發“炸錫”現象，產生微小的錫珠飛濺，造成電路短路。

設備啟動與運行障礙：設備的電路板、伺服電機、傳感器在超低溫下可能出現啟動困難、響應延遲。常規冷卻液可能凍結，而機械結構的材料收縮會改變配合公差，影響運動軸系的定位精度(通常要求±0.003mm以內)和重復性。

二、應對高低溫挑戰的核心技術策略

為保障激光焊錫在極端溫度下的穩定與可靠，業界已發展出一套從設備硬防護到工藝軟適應的綜合性解決方案。

閉環實時溫控系統：工藝精度的基石

這是應對環境溫度波動的首要關鍵技術。其原理在于通過同軸集成的紅外測溫傳感器，以每秒數千次甚至上萬次的頻率實時監測焊點溫度，并將數據反饋給控制器，動態調節激光功率輸出，實現“感知-決策-執行”的毫秒級閉環。

抑制超調與精準恒溫：先進的系統能有效抑制激光開啟瞬間的功率“超調”現象，避免溫度尖峰損傷產品。在焊接過程中，能將焊點溫度波動控制在±3℃乃至±2℃的極窄范圍內，確保不同環境起始溫度下，熔池狀態的一致性。

多光路同軸集成技術：將激光、指示光、CCD視覺、紅外測溫和無影光集成于一套光學系統，確保測溫點與加工點完全重合，消除了視差帶來的測溫誤差，這是實現高精度控溫的前提。

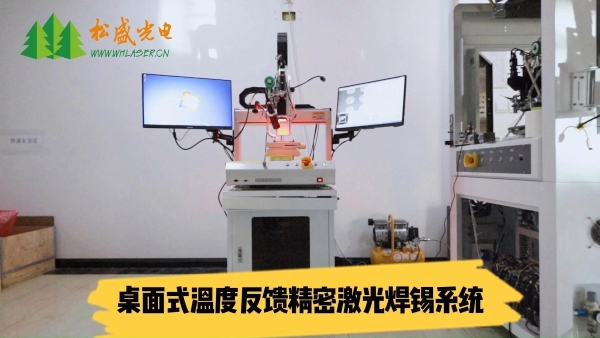

松盛光電激光錫焊系統由多軸伺服模組，實時溫度反饋系統，CCD同軸定位系統以及半導體激光器所構成;松盛光電通過多年焊接工藝摸索，自主開發的智能型軟釬焊軟件，支持導入多種格式文件。獨創PID在線溫度調節反饋系統，能有效的控制恒溫焊接，確保焊接良品率與精密度。本產品適用面廣，可應用于在線生產，也可獨立式加工。擁有以下特點優勢：

1.采用非接觸式焊接，無機械應力損傷，熱效應影響較小。

2.多軸智能工作平臺(可選配)，可應接各種復雜精密焊接工藝。

3.同軸CCD攝像定位及加工監視系統，可清晰呈現焊點并及時校正對位，保證加工精度和自動化生產。

4.獨創的閉環溫控反饋系統，可直接控制焊點的溫度，并能實時呈現焊接溫度曲線，保證焊接的良率。

5.激光，CCD，測溫，指示光四點同軸,完美的解決了行業內多光路重合難題并避免復雜調試。

6.保證優良率99%的情況下，焊接的焊點直徑最小達0.2mm，單個焊點的焊接時間更短。

7.X軸、Y軸、Z軸適應更多器件的焊接，應用更廣泛。

設備的環境適應性設計與防護

針對設備本身，需從設計和維護層面提升其環境耐受力。

強化散熱與低溫啟動：對于高溫工況，采用高效的雙循環水冷系統，散熱效率比傳統風冷提升50%以上，確保激光器等熱源在50℃環境下的穩定工作。對于低溫工況，設備需配備預熱系統，在啟動前對關鍵部件進行加溫，并采用低溫特性良好的潤滑脂和防凍冷卻液，保障在-30℃環境中可靠運行。

關鍵部件選型與密封防護：選用寬溫域(如-40℃至85℃)的工業級電子元器件。設備外殼應具備較高的防護等級(如IP54)，以抵御高濕、凝露及粉塵的侵入。

工藝參數的智能適配與優化

僅僅設備可靠還不夠，焊接工藝參數必須隨環境動態調整。

參數庫與補償算法：成熟的激光焊錫系統內置龐大的工藝參數庫，可根據環境溫度、基材類型(如高導熱的銅或低導熱的陶瓷)、錫料合金(如SAC305或SnBi)進行智能匹配與調用。系統算法能自動補償環境溫度對能量需求的影響。

微環境主動控制：在焊接工位局部創造穩定的小環境至關重要。采用氮?dú)饣蚣姿岬榷栊詺怏w局部保護，可將焊接區域的氧含量控制在30ppm以下，有效抑制高溫下的氧化反應，提升焊點光亮度和可靠性。同時，配合局部除濕或加濕裝置，將濕度穩定在40%-60%RH的黃金區間，避免水汽干擾。

三、極端環境下的應用實踐與案例

上述技術策略已在眾多對可靠性要求極高的領域成功應用。

汽車發動機艙電子單元焊接：發動機艙內溫度可達40-60℃，且振動劇烈。采用具備強化散熱和智能溫控補償功能的激光焊錫設備，對傳感器、控制模塊等進行焊接，通過實時調整激光功率，確保焊點在高溫背景場下仍能形成強度高、抗疲勞性好的優質焊點，滿足汽車行業長達10年以上的使用壽命要求。

極地科考與航空航天設備制造：此類設備需要在-50℃乃至更低的極端低溫下工作。激光焊錫前，不僅設備本身要做好防凍預熱，待焊工件也需在受控環境下回溫除濕。焊接時，通過精確的能量控制和可能采用的脈沖加熱模式，確保在最小熱輸入下實現完美焊接。焊后，焊點需能承受劇烈的溫度循環(如-55℃至125℃)測試，其內部金屬間化合物(IMC)層應均勻致密，無微裂紋。

高密度柔性電路板焊接：柔性電路板的PI基材耐熱性差(通常≤150℃)，且易因熱應力變形。在環境溫度多變的條件下，采用紫外或藍光短波長激光器(熱影響區可控制在50μm以內)配合超精密溫控，可以實現對0.15mm微型焊點的可靠焊接，將基材溫升控制在30℃以內，銅箔剝離率降至0.1%以下，廣泛應用于可穿戴設備和折疊屏手機中。

四、結論與展望

高低溫環境對激光焊錫的影響是深刻而復雜的，它通過改變材料初始狀態、干擾能量傳遞過程和挑戰設備穩定性三個維度作用于最終焊接質量。成功應對這一挑戰，已不再依賴單一技術，而是閉環實時溫控、設備環境適應性設計和智能化工藝適配三者深度融合的系統工程。

未來，隨著5G通信、新能源汽車、深空探測等領域的快速發展，電子器件將面臨更為嚴苛和多變的工作環境。激光焊錫技術將進一步向“自適應智能焊接”方向演進：通過集成更多傳感器(如光譜傳感、高速攝像)，實時感知熔池形態、等離子體羽輝等特征，并結合人工智能算法，實現焊接過程的全維度閉環控制與自主決策優化。這不僅能徹底征服極端溫度環境，更將推動激光焊錫成為實現電子設備超高可靠性、邁向更廣闊未知領域的關鍵使能技術。
