激光錫焊的溫控與測溫范圍是保障焊接質(zhì)量的核心參數(shù)，其設(shè)置需精準(zhǔn)匹配焊料特性、工件材質(zhì)及工藝需求。合理的溫度區(qū)間控制既能確保焊錫充分熔化浸潤，又能避免基材過熱損傷，是精密電子制造中不可或缺的工藝指標(biāo)。

一、激光錫焊的核心溫控測溫范圍

激光錫焊的典型溫控與測溫覆蓋范圍為50℃~600℃，實(shí)際應(yīng)用中根據(jù)工藝階段和焊接需求，可劃分為三個(gè)關(guān)鍵區(qū)間，各區(qū)間的溫度控制目標(biāo)與作用明確：

1. 預(yù)熱階段：80℃~150℃

預(yù)熱是焊接前的關(guān)鍵準(zhǔn)備環(huán)節(jié)，溫度需穩(wěn)定控制在 80℃~150℃。此階段的核心作用是通過溫和加熱去除焊區(qū)表面的水分、油污等雜質(zhì)(水分在 100℃左右蒸發(fā)，有機(jī)物在 120℃~150℃分解)，同時(shí)激活助焊劑的活性成分(多數(shù)助焊劑在 120℃以上開始發(fā)揮作用)，為后續(xù)焊接創(chuàng)造潔凈界面，避免焊接時(shí)因雜質(zhì)揮發(fā)產(chǎn)生飛濺、氣泡等缺陷。

預(yù)熱溫度需嚴(yán)格控制，低于 80℃則雜質(zhì)去除不徹底，高于 150℃可能導(dǎo)致助焊劑提前失效(活性成分揮發(fā))，尤其對免清洗助焊劑而言，過度預(yù)熱會(huì)降低其抗氧化能力。

2. 焊接階段：183℃~300℃

焊接階段是溫度控制的核心區(qū)間，需根據(jù)焊料類型精準(zhǔn)設(shè)定，確保焊錫完全熔化且與工件形成可靠冶金結(jié)合：

傳統(tǒng)錫鉛焊料(如 Sn63Pb37)的共晶點(diǎn)為 183℃，焊接溫度需高于熔點(diǎn) 30℃~50℃，通?？刂圃?210℃~230℃，此時(shí)焊錫流動(dòng)性最佳，能充分填充焊點(diǎn)間隙;

無鉛焊料(如 SAC305.錫 - 3% 銀 - 0.5% 銅)熔點(diǎn)為 217℃，焊接溫度需提升至 240℃~280℃，通過更高溫度補(bǔ)償無鉛焊料流動(dòng)性較差的特性(無鉛焊料的表面張力比錫鉛焊料高約 15%);

高溫錫料(如 SnSb10.錫 - 10% 銻)熔點(diǎn)達(dá) 232℃，適用于高溫環(huán)境(如汽車發(fā)動(dòng)機(jī)艙電子元件)，焊接溫度需控制在 260℃~300℃，以確保在厚銅件等高熱容場景中實(shí)現(xiàn)有效浸潤。

此區(qū)間的溫度波動(dòng)需嚴(yán)格限制在 ±5℃以內(nèi)(精密電子焊接要求 ±2℃)，否則會(huì)導(dǎo)致焊點(diǎn)強(qiáng)度偏差過大：溫度偏低易出現(xiàn)虛焊(焊錫未完全熔化)，偏高則可能引發(fā)焊錫氧化(生成 SnO?脆化層)或工件熱損傷。

3. 特殊場景高溫輔助：300℃~500℃

在部分特殊焊接場景中，需短暫使用 300℃~500℃的高溫：

大尺寸焊點(diǎn)(如直徑>3mm 的銅端子)或厚基材(如 1mm 以上黃銅板)焊接時(shí)，因熱容量大、散熱快，需通過 300℃~400℃的高溫快速建立熔池，避免焊錫在凝固前因熱量不足導(dǎo)致填充不充分;

異種材料焊接(如銅與不銹鋼)時(shí)，需通過 350℃~500℃高溫破除不銹鋼表面的氧化層(Cr?O?)，確保焊錫浸潤。

但高溫輔助需嚴(yán)格控制時(shí)間(通常≤50ms)，且溫度不得超過工件耐受上限(PCB 基材耐受溫度≤350℃，塑料件≤200℃)，否則會(huì)導(dǎo)致基材碳化、引腳氧化脆化等不可逆損傷。

二、影響溫控測溫范圍的關(guān)鍵因素

激光錫焊的溫度范圍并非固定值，需根據(jù)焊料類型、工件特性及測溫方式靈活調(diào)整，以下是三大核心影響因素：

1. 焊料類型決定溫度下限

不同焊料的熔點(diǎn)差異直接劃定了焊接溫度的最低閾值，是溫度設(shè)置的基礎(chǔ)依據(jù)：

低溫錫料(如 SnBi35)的焊接溫度可低至 160℃，但需注意其強(qiáng)度較低(剪切強(qiáng)度約 30MPa)，僅適用于低應(yīng)力場景;而高溫錫料的焊接溫度需相應(yīng)提高，以匹配其高熔點(diǎn)特性。

2. 工件材質(zhì)與尺寸影響溫度上限

工件的導(dǎo)熱性、厚度及耐熱性決定了溫度的安全上限：

高導(dǎo)熱材料(如銅、鋁)散熱快，需更高溫度補(bǔ)償熱量損失(例如 0.5mm 厚銅板的焊接溫度比同尺寸 PCB 焊盤高 20℃~30℃);

細(xì)小精密件(如 0.1mm 直徑的漆包線、芯片引腳)耐熱性差，溫度需嚴(yán)格限制在 300℃以內(nèi)，否則會(huì)導(dǎo)致導(dǎo)線熔斷或芯片內(nèi)部電路損壞;

脆性材料(如陶瓷基板、玻璃纖維)對溫度波動(dòng)敏感，溫度超過 350℃可能出現(xiàn)裂紋，需通過脈沖加熱(短時(shí)間高溫)減少熱積累。

3. 測溫方式影響范圍與精度

不同測溫技術(shù)的覆蓋范圍和適用場景存在差異，直接影響溫度控制的準(zhǔn)確性：

紅外測溫(非接觸式)：覆蓋范圍廣(-50℃~1000℃)，響應(yīng)速度快(微秒級)，適合監(jiān)測焊點(diǎn)表面溫度，但受表面反射率影響(金屬表面反射率高時(shí)需涂覆高溫黑漆校準(zhǔn));

熱電偶測溫(接觸式)：精度高(誤差 ±1℃)，范圍寬(-200℃~1800℃)，適合測量焊盤附近基材溫度，但響應(yīng)速度較慢(毫秒級)，且機(jī)械接觸可能干擾焊接過程;

光譜測溫(非接觸式)：通過分析熔池等離子體光譜推算溫度，適用于高溫場景(300℃~2000℃)，可避免激光反射干擾，常用于厚金屬焊接。

三、激光錫焊溫控的核心要求

為確保焊接質(zhì)量穩(wěn)定，激光錫焊的溫度控制需滿足三大要求：

精度控制：精密電子焊接(如傳感器、射頻模塊)的溫度波動(dòng)需≤±2℃，普通場景≤±5℃，避免因溫度偏差導(dǎo)致焊點(diǎn)強(qiáng)度不一致;

動(dòng)態(tài)響應(yīng)：激光加熱速度快(毫秒級)，溫控系統(tǒng)需具備 1kHz 以上的采樣頻率和≤1ms 的調(diào)節(jié)延遲，防止溫度過沖(超過目標(biāo)值 10℃以上);

安全冗余：設(shè)置溫度上限保護(hù)(如 PCB 焊接≤350℃，塑料件附近≤200℃)，當(dāng)檢測到溫度超標(biāo)時(shí)立即切斷激光輸出，避免基材損傷。

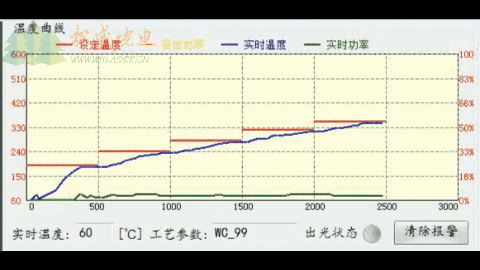

松盛光電激光錫焊溫控技術(shù)的應(yīng)用實(shí)踐

松盛光電激光焊接系統(tǒng)機(jī)通過多傳感融合溫控系統(tǒng)實(shí)現(xiàn)精準(zhǔn)溫度管理：

采用紅外測溫(范圍100℃~400℃)與熱電偶測溫(范圍100℃~400℃)雙重監(jiān)測，紅外實(shí)時(shí)捕捉焊點(diǎn)表面溫度，熱電偶同步反饋基材溫度，確保全區(qū)域溫度可控;

針對高導(dǎo)熱工件(如銅端子)，通過 “能量預(yù)補(bǔ)償” 技術(shù)提前提升激光功率，確保溫度快速達(dá)到目標(biāo)值，同時(shí)將高溫持續(xù)時(shí)間控制在 30ms 以內(nèi)，避免過熱。

該系統(tǒng)在 0.2mm 間距 PCB 焊盤焊接中，溫度波動(dòng)控制在 ±1.5℃，焊點(diǎn)良率達(dá) 99.7%;在 0.08mm 漆包線焊接中，通過精準(zhǔn)溫控將熱影響區(qū)控制在 0.1mm² 以內(nèi)，導(dǎo)線斷裂率降至 0.3% 以下，充分驗(yàn)證了溫控技術(shù)對焊接質(zhì)量的關(guān)鍵支撐作用。

激光錫焊的溫控測溫范圍需在核心區(qū)間(183℃~300℃) 內(nèi)靈活調(diào)整，兼顧焊料熔化需求與工件保護(hù)，同時(shí)依賴高精度測溫技術(shù)與動(dòng)態(tài)調(diào)節(jié)算法，才能實(shí)現(xiàn)穩(wěn)定可靠的焊接效果。在實(shí)際應(yīng)用中，需結(jié)合具體產(chǎn)品特性(如焊料、工件材質(zhì)、焊點(diǎn)尺寸)進(jìn)行參數(shù)優(yōu)化，必要時(shí)可借助專業(yè)設(shè)備廠商的工藝支持，確保溫度控制與生產(chǎn)需求精準(zhǔn)匹配。
