在現代電子產品的精密世界中，從智能手機的提示音到智能家居的報警聲，許多我們熟悉的聲音都源于一個微小而關鍵的元件——壓電蜂鳴片。這個將電能轉化為聲能的“小喇叭”，其性能優劣直接決定了電子產品的音質與可靠性。然而，由于其材料與結構的特殊性，傳統的焊接工藝一直難以攻克其制造瓶頸。近年來，以激光錫焊為代表的精密焊接技術異軍突起，正以其無可比擬的優勢，為壓電蜂鳴片乃至整個微電子制造業的提質增效，打開了一扇全新的大門。

精密元件的焊接困局

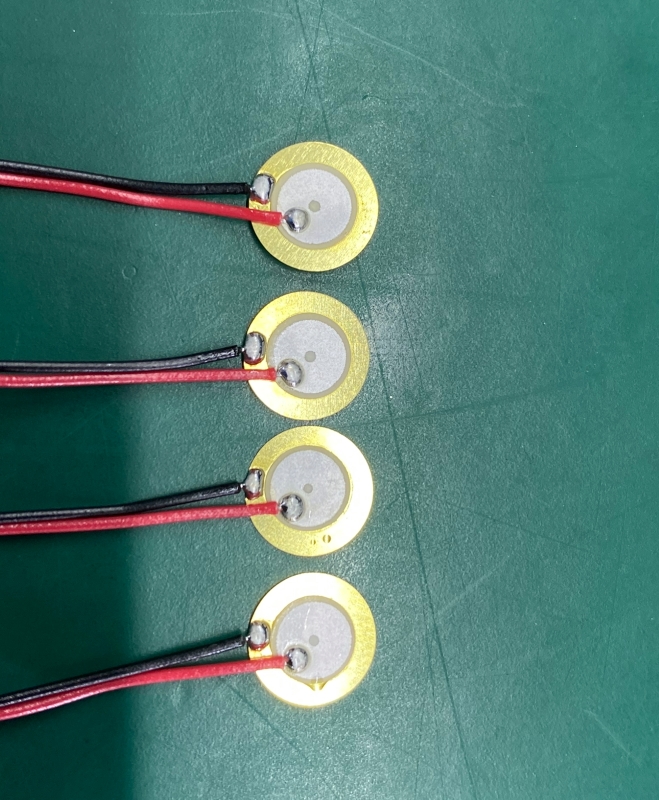

壓電蜂鳴片的核心構造，是在一片金屬振動片上粘合了一個壓電陶瓷圓片。當交變電壓施加于陶瓷片兩極時，它會隨之伸縮振動并帶動金屬片發聲。正是這種將電信號轉變?yōu)榍逦曇舻哪芰?，使其成為警?bào)器、電子玩具、穿戴設備等產品的“喉舌”。然而，其精細且脆弱的特性也給焊接帶來了巨大挑戰。

一方面，是材料本身帶來的“先天限制”。壓電陶瓷質地硬脆，對溫度極為敏感，焊接時局部熱量過高極易引發內部微裂紋，導致性能永久性損傷甚至失效。同時，陶瓷與金屬基片的熱膨脹系數不同，不當?shù)臒彷斎霑?huì)導致焊接應力集中，埋下焊點松動或脫落的風險。

另一方面，是工藝上的“后天不足”。蜂鳴片的引腳極其纖細，傳統手工烙鐵焊接完全依賴于操作工的經驗和手感，不僅效率低下，更難以精確控制每個焊點的錫量和位置。焊錫過多可能導致短路，過少則造成虛焊，這兩種情況都會直接影響導電性能和發聲穩定性。在批量生產中，這種人工操作的不一致性直接導致產品良率波動，曾有廠商采用傳統方法時，產品一次通過率甚至不足70%。

激光錫焊：破局之“光”

激光錫焊技術的引入，精準地?fù)糁辛松鲜鏊型袋c(diǎn)。其原理是使用高能量密度的激光束作為熱源，瞬間熔化焊料(錫絲、錫膏或預制錫球)并與被焊工件形成連接。針對壓電蜂鳴片的焊接，目前主流的激光錫焊技術路徑主要有三條：

1. 激光錫膏焊接：通過精密點膠設備將微量錫膏預先涂敷在焊盤上，再由激光進行定點照射熔化。這種方式適用于有一定貼裝精度的平面焊點。

2. 激光送絲焊接：在激光照射的同時，通過自動化機構將細錫絲精準送入熔池。這種方式靈活性高，適合對不規則或立體的引腳進行補錫焊接。

3. 激光錫球噴射焊接：這是目前最前沿的微焊接技術之一。其采用特制噴嘴，將單個預先成型的微米級錫球送入，隨后用激光瞬間熔化，并在保護氣體(如氮?dú)?的壓力下精確噴射至焊盤。整個過程非接觸、無需助焊劑，尤其適合蜂鳴片這類對清潔度和精度要求極高的微型元件焊接。

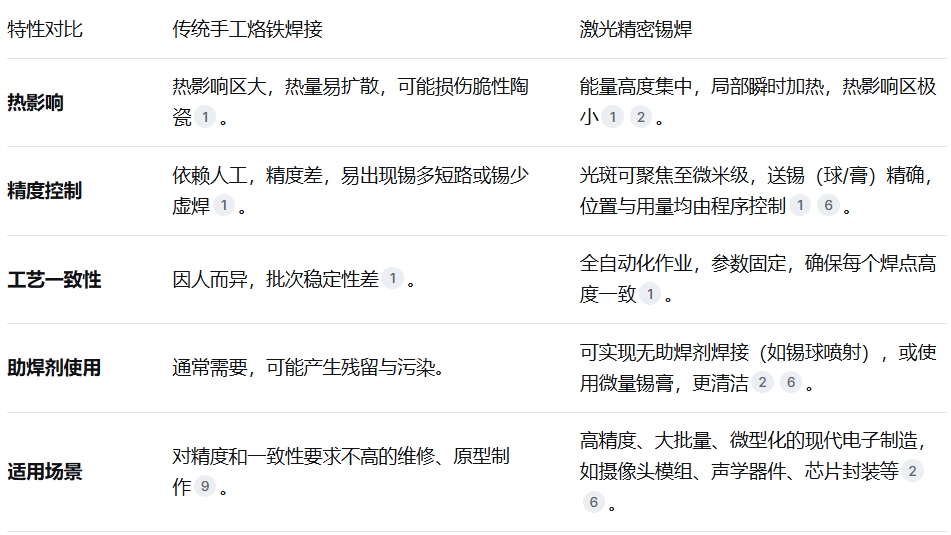

無論采用哪種路徑，激光錫焊都展現出傳統方法無法比擬的優勢。首先是極致精準的熱控制。激光能量可以被約束在直徑零點幾毫米的光斑內，實現毫秒級的瞬時加熱與冷卻。這意味著熱量幾乎不會傳導至脆弱的壓電陶瓷本體，從根本上避免了熱損傷風險。其次是超凡的焊接精度與一致性。搭載高分辨率視覺定位系統的激光設備，可以自動識別并瞄準微小的焊盤，將焊料誤差控制在0.02毫米以?xún)?nèi)。一旦參數設定，設備就能以每秒數個焊點的速度，無限重復這一精準過程，使產品良率得以躍升，良率從不足70%提升至95%以上。

面向未來的創新趨勢

另一個趨勢是高度的智能化與集成化。現代激光錫焊工作站已不再是孤立的加工設備。它集成了自動上下料、視覺對位、在線溫度實時閉環控制(精度可達±5℃)、以及焊后自動光學檢測(AOI)等模塊。整個生產過程數據可追溯、工藝可監控，真正實現了從“制造”到“智造”的跨越，為壓電蜂鳴片這類元件的“零缺陷”生產目標提供了堅實的技術基礎。

結語

從手工烙鐵的“技藝”到激光編程的“工藝”，壓電蜂鳴片焊接方式的變遷，是電子制造業向精密化、自動化、智能化轉型升級的一個縮影。激光錫焊技術，以其對熱量的精準駕馭、對微距的極致把握，不僅解決了長期困擾行業的質量痛點，更開啟了產品性能與可靠性的新高度。隨著技術的持續迭代與成本的不斷優化，這道精密的“光”，必將照亮更多微電子元件的高質量制造之路，讓更清晰、更可靠的聲音，響徹在每一個智能終端之中。
