智能座艙內，一塊高清顯示屏背后是數百萬次精準的激光脈沖，它們以微米級的精度，構建起車載電子系統穩定運行的基石。

隨著智能汽車時代的到來，車載屏幕已從一個簡單的信息顯示器，演變?yōu)榧瘜?dǎo)航、娛樂、車輛控制于一體的智能交互核心。2023年，中國車載屏顯市場規模中，僅中控顯示器和儀表盤顯示器就占據了近90%的市場份額。

這些屏幕內部元件的焊接質量，直接決定了顯示系統的穩定性和壽命。傳統焊接工藝在溫度控制、精度和可靠性方面已難以滿足新一代車載屏顯的需求。

而激光錫焊技術以其獨特的局部加熱、非接觸式加工和高精度定位特性，正在成為車載屏顯制造的“精密引擎”。

行業變革：車載屏顯的精密制造挑戰

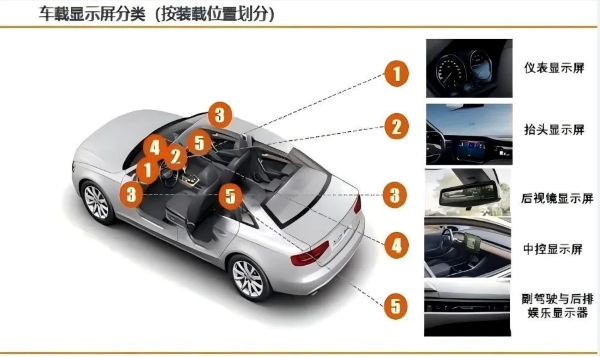

車載屏顯行業正在經歷一場從傳統到智能化的深刻變革。市場數據顯示，中控顯示器占據了中國車載屏顯市場的半壁江山(50.11%)，儀表盤顯示器占38.9%，抬頭顯示器(HUD)雖然目前占比僅為9.62%，但增長趨勢明顯。

現代車載屏顯的復雜性遠超以往：它們不僅要實現高分辨率顯示，還要集成觸摸控制、環境光感知、圖像處理等多種功能。

這導致內部元件布局極度密集，對溫度敏感，同時必須滿足汽車行業嚴苛的可靠性標準，如抗振、耐高溫和長壽命要求。

傳統焊接方法如烙鐵焊和回流焊在處理這些精密元件時面臨顯著挑戰。烙鐵焊的機械接觸易造成柔性電路板變形、線路斷裂;而回流焊的整體加熱方式則會導致熱敏感元件受損，熱應力過大可能導致焊點虛焊。

特別是在芯片引腳間距已縮小至0.2mm以下的今天，傳統工藝已難以保證焊接質量和生產效率。

技術賦能：激光錫焊的三大核心場景

激光錫焊技術在車載屏顯制造中的應用主要集中在三大核心場景：電路互聯、光學組件固定和電源模塊連接。

在核心電路與芯片焊接中，激光錫焊展現了無可替代的優勢。以中控屏驅動主板上的顯示驅動芯片為例，這些芯片多為QFN/CSP封裝，引腳間距僅0.2-0.5mm。

激光錫焊系統采用半導體激光(808-980nm)搭配CCD同軸定位，可實現±0.005mm的定位精度，光斑最小可壓縮至50μm以下，精準作用于微小引腳焊點，避免相鄰引腳短路。

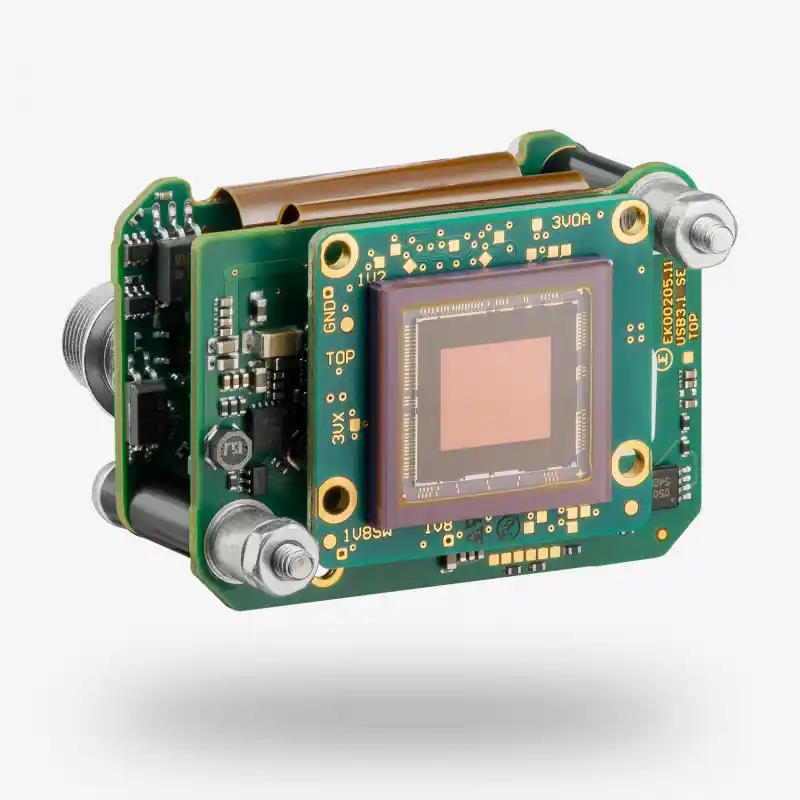

光學組件與傳感器焊接是激光錫焊的另一重要應用領域。抬頭顯示(HUD)的光學鏡片固定、反射鏡支架焊接，以及車載屏顯集成的攝像頭模組中CMOS芯片與PCB的連接，都對焊接工藝提出極高要求。

激光錫焊的非接觸式特性避免了機械壓力對光學組件的損傷，其局部加熱特性則可保護溫度敏感部件，確保焊接后組件光學精度無偏差。

電源模塊與連接器焊接同樣受益于激光錫焊技術。車載屏顯電源管理模塊與功率器件的引腳焊接需要兼顧導電性與散熱性。

激光錫焊采用高功率激光(100-200W)配合錫球焊工藝，通過惰性氣體壓力將熔化的錫料精準噴射至焊點，形成均勻的冶金結合層，焊接熱阻比傳統工藝降低40%，有效保障了功率器件的散熱與供電穩定性。

技術優勢：精準匹配車載屏顯的嚴苛要求

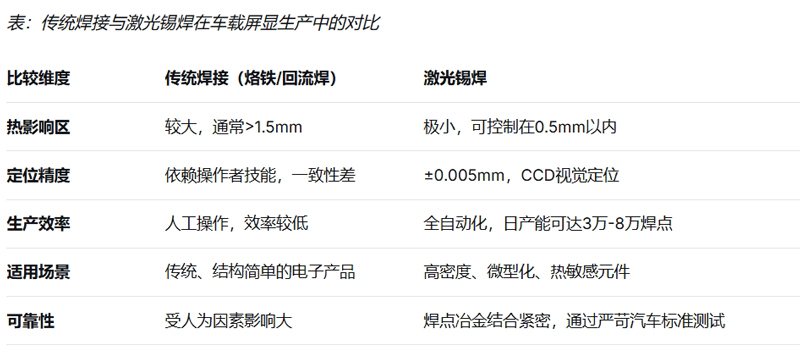

激光錫焊之所以能夠成為車載屏顯制造的首選工藝，是因?yàn)樗珳?zhǔn)匹配了汽車行業對電子產品的嚴苛要求。

熱影響極小是激光錫焊的突出優勢。車載屏顯中的柔性電路板、CMOS傳感器、光學鏡片等部件對溫度極為敏感。激光錫焊通過“局部瞬時加熱”模式，將熱影響區控制在0.5mm以內，比傳統回流焊縮小70%，有效避免了元件熱變形和性能衰退。

焊接精度高則使激光錫焊能夠完美適配車載屏顯內部元件的高密度布局。隨著車載屏顯集成功能增多，內部元件密度持續提升，芯片引腳間距已縮小至0.2mm以下。激光錫焊的光斑可精準控制在50μm-0.3mm，配合CCD視覺定位系統，定位精度達到±0.005mm，使焊點合格率達到99.8%以上。

激光錫焊形成的焊點具有優異的可靠性，能夠滿足汽車行業的嚴格標準。車載屏顯需要在-40℃~85℃的極端溫度、持續振動等復雜工況下穩定工作。激光錫焊形成的焊點冶金結合緊密，金屬間化合物層厚度均勻，機械強度和電氣導通性優異，能夠承受1000次冷熱循環、500小時鹽霧測試無失效。

工藝控制：確保焊接質量的關鍵參數

為了滿足車載屏顯的嚴苛要求，激光錫焊需要精準控制多個核心參數。激光參數的匹配是根據焊接對象的不同而調整的。例如，焊接驅動芯片時采用10-15W低功率、50-100ms短脈沖，避免芯片過熱;而焊接功率器件時則采用100-200W高功率、100-200ms脈沖，確保焊點飽滿。

錫料與輔助介質的選擇同樣至關重要。車載屏顯制造中優先使用無鉛錫膏或低溫錫膏，以適應不同元件的溫度耐受度。焊接過程中通入氮?dú)獗Ｗo(hù)，可以避免焊點氧化，提升焊點光澤度和穩定性，同時杜絕助焊劑殘留導致的腐蝕問題。

在線質量檢測系統集成是保障焊接質量的重要環節。通過集成3D激光輪廓儀實時檢測焊點高度、潤濕角，不良焊點會自動標記。焊接后還會通過X-Ray檢測內部空洞率，并進行抗振、冷熱循環可靠性測試，確保每一批次產品符合ISO16750汽車電子標準。

未來趨勢：迎接車載屏顯技術的新挑戰

隨著智能座艙向“多屏融合、柔性顯示、AR-HUD”方向升級，激光錫焊技術也在不斷創新以適應新需求。

針對柔性O(shè)LED屏的折疊部位焊接，業界正在開發“柔性光斑”激光焊錫技術，以適應動態彎折場景下的焊點可靠性要求。面向AR-HUD的復雜光學組件，多工位協同激光焊系統正在研發中，旨在實現鏡片、反射鏡、傳感器的一體化焊接。

藍光激光焊錫技術也在不斷發展，其波長在450-455nm范圍，相較于傳統的紅外激光(808-980nm)，在焊接銅、鋁等材料時過程更穩定，焊點飽滿，無炸錫、飛濺等不良現象。

人工智能與激光錫焊的結合是另一個重要發展方向。通過AI視覺識別技術，可以實現焊接過程中的實時缺陷預測與參數自適應調整，這將進一步提升量產良率，助力車載屏顯制造向更高精度、更高可靠性、全自動化邁進。

從智能座艙中流暢觸摸的中控大屏，到清晰投影的抬頭顯示，再到穩定可靠的儀表盤信息，每一塊車載屏幕的背后都離不開數百萬個精密焊點的支撐。

隨著激光錫焊技術的持續進步，未來的車載屏幕將更加輕薄、可靠且功能強大。這項技術正在悄然改變汽車內部的“神經網絡”，讓智能出行體驗更加安全與舒適。作為國內激光恒溫錫焊技術的原創者，松盛光電在二十余年的發展歷程中，構建了以全方位技術服務為核心價值的經營模式。公司超越單純的設備組件供應商，為客戶提供從售前打樣到售后支持的全流程解決方案，并通過武漢、蘇州、深圳三地辦事處，確保服務響應及時高效，徹底解決客戶后顧之憂。如果您也有微型電子器件焊接需求，歡迎聯系我們打樣交流!
