在精密電子制造行業飛速發展的當下，微型元器件焊接、PCB板精密封焊、芯片封裝等工藝標準持續升級。恒溫激光錫焊作為新一代柔性精密焊接技術，憑借非接觸加熱、恒溫控溫、焊點一致性高、適配復雜工況等優勢，逐步替代傳統電烙鐵焊接、普通激光焊接工藝，廣泛應用于消費電子、新能源、半導體封裝等領域。

相較于傳統焊接設備，恒溫激光錫焊系統技術門檻更高，整機由多個功能模組協同運作，且性能受多項核心參數影響。不少生產廠家在設備采購階段，因缺乏專業認知，極易選購適配性差、性能不達標的設備，間接增加生產成本、降低產品良品率。為幫助各大廠商精準避坑，松盛光電結合行業實操經驗，全面拆解恒溫激光錫焊設備核心組成模組，并詳細羅列出設備選購核心注意事項。

一、恒溫激光錫焊系統核心組成模組介紹

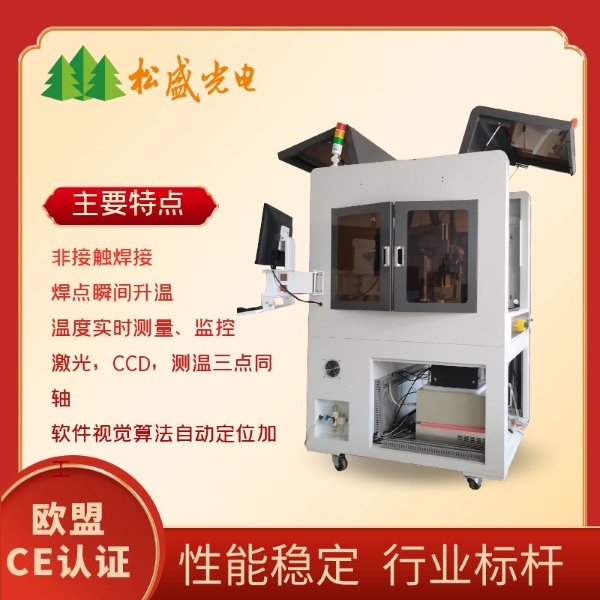

目前主流恒溫激光錫焊設備采用模塊化集成設計，各模組各司其職、聯動配合，共同完成高精度恒溫焊接作業，整套系統主要由六大核心模組構成，也是選購設備的基礎評判維度：

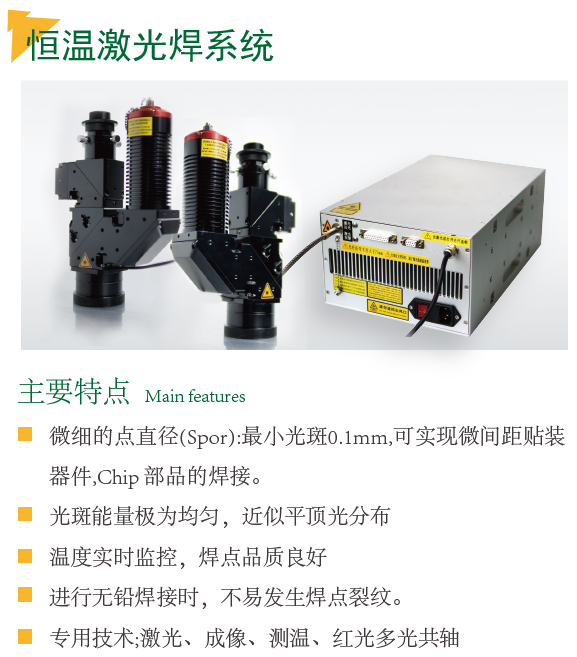

1. 激光發射模組

該模組為設備核心熱源單元，直接決定焊接熱輸入質量、加工穩定性與適配場景，核心部件包含激光器、專用激光電源、光纖傳輸組件?，F(xiàn)階段精密錫焊場景主流選用半導體紅外激光器，區別于普通光纖激光器，其熱效應更強、光束均勻度更高，更適配軟釬焊低溫焊接需求。模組可根據焊接工藝指令，動態調節激光輸出功率、脈沖時長及發射模式，是保障焊點成型質量的基礎部件。

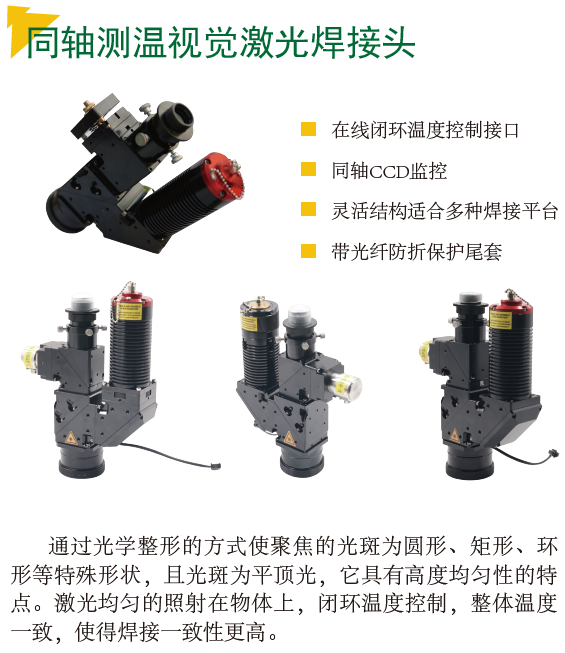

2. 專用焊接頭模組

作為直接完成焊接作業的執行終端，焊接頭集成光路校準、光斑整形、溫度采集、視覺成像等多重功能。市面上焊接頭品類豐富，可按需匹配不同加工需求，常見類型有同軸測溫視覺通用款、方形/條形光斑專用款、XY可調焦款、無測溫簡易款等。該模組依托精細化光路設計，實現極小光斑聚焦，完成局部定點加熱，同時依托一體化結構，實現無烙鐵頭損耗、免頻繁更換配件，大幅降低后期運維成本。

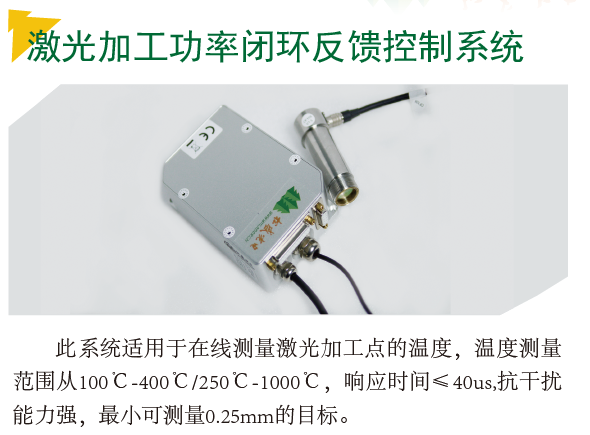

3. 閉環溫控模組

恒溫激光錫焊設備區別于普通激光焊的核心標志性模組，由高精度紅外測溫探頭、數據采集單元、PID調節控制器組成。模組采用溫度閉環控制邏輯，實時采集焊接區域表面溫度，并同步反饋至控制系統，配合專屬算法動態修正激光輸出功率，從根源解決普通激光焊溫度難以把控、過熱燒件、溫度不足虛焊等痛點。

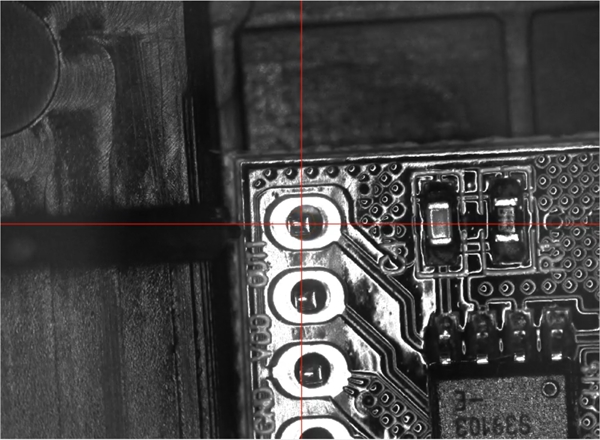

4. 視覺定位模組

主要由同軸CCD工業相機、高清照明光源、成像物鏡、圖像處理軟件組成，多數設備采用光路同軸一體化設計。能夠自動識別焊點位置、輪廓及周邊元器件布局，支持自動對位、偏差校正、焊接過程實時成像監控，定位精度可達0.01mm級別，既適配常規標準化焊點焊接，也能滿足高密度、微型化復雜電路板的高精度加工需求，同時支持焊接影像存檔，方便后續工藝溯源。

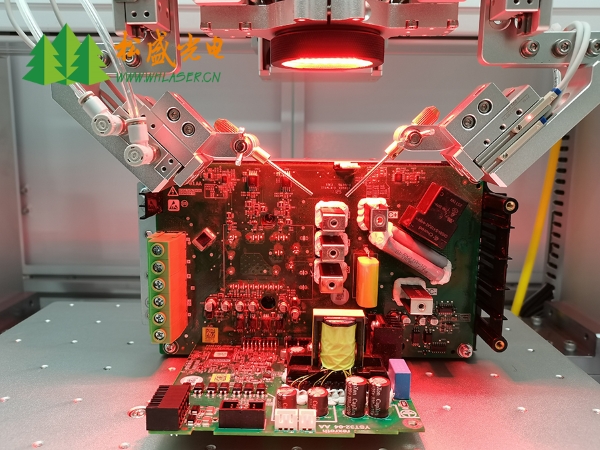

5. 運動執行模組

包含多軸伺服運動平臺、工件夾持工裝、旋轉調節組件，常見配置為三軸/四軸龍門運動平臺，高端機型可搭配多關節機器人。該模組負責驅動焊接頭或待加工工件完成直線、弧線、多角度軌跡運動，可實現自動化批量焊接、多角度立體焊接，適配單點位點焊、連續走線焊、批量陣列焊等多種工藝模式，適配流水線自動化生產與單機小批量加工兩種場景。

6. 智能工控模組

整機的中樞控制系統，由工業IPC主機、觸控操作終端、專用焊接工藝軟件構成。操作人員可通過終端預設焊接溫度、加熱時長、激光功率、運動軌跡等參數;軟件內置多套成熟焊接工藝方案，支持導入多種格式加工文件，同時具備異常報警、參數一鍵導出、溫度曲線記錄、生產數據統計等功能，降低設備操作門檻，便于企業統一管控生產工藝。

二、恒溫激光錫焊系統五大核心選購注意事項

1. 優先適配工況，選定激光器波長

激光焊接的核心原理為光子受激輻射形成定向光束，光束經光纖或光學元件傳導至加工區域，材料對激光能量的吸收率直接決定焊接效果，而波長是影響能量吸收率的核心因素。光束投射至工件表面后，僅被材料吸收的能量可用于焊接，其余能量會以反射、透射形式損耗。

結合電子元器件軟釬焊工藝特性，行業內主流選用近紅外波段半導體激光器。以松盛光電恒溫激光錫焊系統為例，標配976nm、980nm兩種主流波長激光器，該波段光源熱滲透能力適中、光束分布均勻，針對錫膏、焊錫絲、銅質焊盤、PCB基材適配性極強，可實現焊盤均勻升溫、快速熔錫，有效規避局部過熱問題，完美適配微型電子元件、高密度電路板、精密芯片等小件焊接作業。

2. 合理匹配激光功率，預留衰減冗余

恒溫激光錫焊屬于低溫軟釬焊工藝，行業通用焊接溫度區間穩定在400℃以內，無需超高功率激光熱源，盲目選購大功率設備不僅造成資源浪費，還易引發工件燒蝕、基材碳化等問題。

常規精密電子零部件焊接，所需激光功率僅為5W-20W;中小規格工件批量焊接，200W以內激光器即可滿足絕大多數場景需求。需要重點注意的是，激光器長期高頻作業會出現正常功率衰減，這是行業普遍現象。因此廠商選購時，不能僅匹配當下即時功率需求，需預留20%-30%功率冗余，延長設備使用壽命。目前松盛光電可提供100W-3000W多檔位激光器，覆蓋微型精密焊接、中大工件焊接、特殊材質焊接等全場景需求。

3. 嚴控光斑聚焦精度，把控加工上限

激光光斑聚焦直徑是衡量激光器光學設計水平的核心指標，直接決定激光功率密度、加工精度及適用工藝范圍。光學設計優異的激光器，可將激光能量高度集中，聚焦后光斑大小可控，精準匹配不同規格焊點。

針對微型精密焊接場景，光斑直徑需嚴格控制在0.2mm-1.5mm區間，其中0.2mm是行業精密焊接的臨界標準。若設備光斑無法達到該精度，激光照射范圍過大，熱量會擴散至焊點周邊區域，極易燒毀周邊微小元器件、腐蝕焊盤，嚴重時直接造成工件報廢。市面上優質恒溫激光錫焊設備，均會優化光路結構，將最小聚焦光斑穩定控制在0.2mm，達到行業先進加工水準，適配超細間距焊點的焊接作業。

4. 按需選配焊接頭，適配多元工藝

焊接頭作為直接執行部件，選型直接影響工藝適配度，廠商需結合自身產品結構、焊接工藝按需選配，切勿盲目選擇通用款。目前松盛光電針對不同加工場景，研發多款專用焊接頭：同軸測溫視覺系列適合常規高精度恒溫焊接;方形/條形光斑系列適配大面積焊盤、線性焊縫焊接;XY可調光斑系列可靈活切換光斑尺寸，適配多規格混加工場景;無測溫簡易款則適合對溫度精度要求較低、追求高性價比的基礎焊接作業。

所有系列焊接頭均延續非接觸加熱優勢，無需配置傳統烙鐵頭，從根本上減少配件更換成本與停機維護時間，兼顧加工效率與運維性價比。

5. 看重閉環PID溫控系統，保障量產良品率

溫度控制能力是恒溫激光錫焊設備的核心競爭力，也是量產階段把控良品率的關鍵。傳統普通激光焊接設備，僅能單一調控激光器輸出功率，無法直接管控焊接區域?qū)嶋H溫度。由于激光功率與工件表面溫度呈非線性關系，操作人員難以精準把控溫度，極易出現虛焊、冷焊、過焊、燒件等不良問題。

搭載高端PID恒溫反饋系統的設備，可構建完整溫度閉環調控體系：測溫探頭實時采集焊點溫度并同步傳輸至控制系統，PID算法快速運算并自動微調激光輸出功率，將焊接溫度穩定鎖定在設定區間。以松盛光電相關設備為例，其溫控范圍可達60℃-400℃，測溫精度高達±5℃，能夠適配絕大多數軟釬焊工藝，徹底解決傳統焊接溫度失控難題，大幅提升批量生產的良品率與工藝穩定性。

三、選購總結

綜合而言，廠商采購恒溫激光錫焊系統時，需遵循“模組適配優先、參數匹配為輔”的原則：先結合自身加工產品、生產模式，確定激光發生器、焊接頭、運動平臺、溫控、視覺、工控六大模組的配置;再從激光波長、功率冗余、光斑精度、溫控性能四大核心參數，層層篩選設備，同時結合廠家技術服務、售后運維能力綜合考量，才能采購到性價比高、適配性強、可長期穩定量產的優質設備。
