在5G通信、人工智能與高性能計算迅猛發展的當下，電子元器件正以前所未有的速度向更微小、更高速、更高集成度的方向演進。從智能手機的處理器到數據中心的光模塊，每一個核心部件的制造都在挑戰著精密加工的物理極限。然而，隨著芯片封裝密度的激增、引腳間距的持續壓縮，以及對砷化鎵、鈮酸鋰等熱敏感材料的廣泛應用，傳統的回流焊、波峰焊乃至烙鐵焊工藝已逐漸逼近其性能天花板。虛焊、橋連、熱損傷等問題頻發，正成為制約高精密制造良率與可靠性的關鍵瓶頸。

而正是在這一背景下，一種“看不見卻無處不在”的精密連接技術正悄然從實驗室走向產線核心——激光焊錫，以其“潤物細無聲”的方式，為突破5G與芯片封裝極限提供了“隱形”的鑰匙。

傳統工藝的困局：當“整體加熱”遭遇“局部精密”

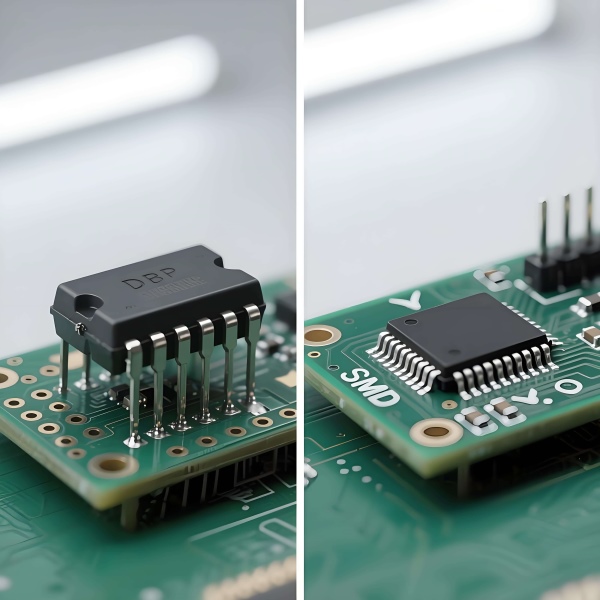

要理解激光焊錫的革命性意義，首先需剖析傳統工藝的力不從心。以回流焊為例，其通過整體加熱PCB板及所有元件來完成焊接，熱分布雖力求均勻，但在處理高密度、多層板時，極易因熱膨脹系數不匹配導致基板翹曲或內部產生熱應力裂紋。

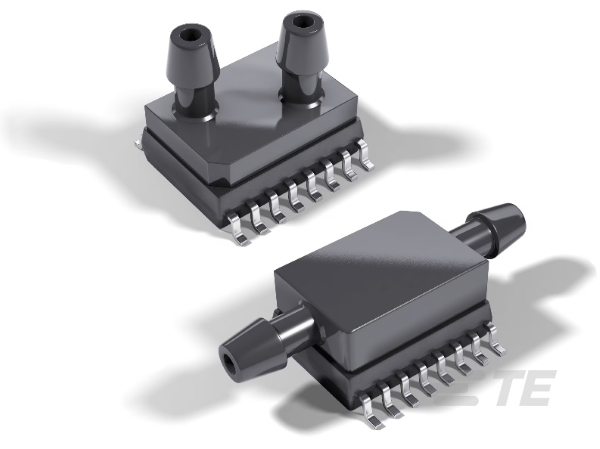

對于5G光模塊中的光芯片與MEMS傳感器這類熱敏感器件，整體加熱無異于“大水漫灌”，極易造成性能下降甚至永久性損壞。此外，當引腳間距壓縮至0.1mm以下時，傳統印刷錫膏的方式難以精確控制錫量，熔融后的錫膏在表面張力作用下極易形成“橋連”，導致電路短路。這些問題的根源在于，傳統工藝無法將熱量精確投送到需要連接的微觀點位，而激光焊錫的出現，正是為了解決這一“精準”與“溫和”之間的矛盾。

局部加熱的藝術：為5G光電器件穿上“防熱服”

在5G光電器件的制造中，光芯片與基板的連接堪稱“刀尖上的舞蹈”。這類連接要求極高的電導通性和機械可靠性，同時必須嚴防死守，避免高溫對脆弱的半導體結構造成不可逆的損傷。激光焊錫技術憑借其“點對點”的局部加熱方式，實現了對焊接區域的“微創手術”。

以松盛光電的激光焊錫系統為例，其搭載的閉環溫控系統結合紅外實時反饋機制，如同為激光束裝上了一只“感知眼睛”，可將焊接過程中的溫度波動嚴格控制在±5℃以?xún)?nèi)。這意味著，當無鉛焊料在250℃左右精準熔融時，周?chē)鷮?duì)熱敏感的元件幾乎感覺不到溫度的變化，有效規避了整板受熱帶來的元件失效風險。這種非接觸式的加工方式，不僅徹底消除了傳統烙鐵焊接可能帶來的機械應力和靜電損傷，更因其快速加熱、快速冷卻的特性，使得焊點內部金屬組織更加細密均勻，顯著提升了焊點的長期可靠性與抗疲勞強度。

穿透與重塑：破解先進封裝的“空間密碼”

當視線轉向先進芯片封裝領域，如Fan-Out、2.5D/3D IC等異構集成結構，焊接的挑戰從“怕熱”轉向了“怕擠”。在這些結構中，引腳間距已被壓縮至微米級別，傳統工藝極易因錫膏塌陷或定位不準而引發橋連短路。此時，激光焊錫展現出了其“隔空打牛”的絕技。激光植球技術應運而生，通過將不含助焊劑的錫球精準噴射至焊盤，再利用激光熔融，形成飽滿圓滑、高度一致的凸點，完美解決了電鍍工藝復雜、印刷錫膏難以控制微小凸點高度的行業難題。

更令人驚嘆的是其在復雜空間結構中的適應能力。例如，在FPC軟板與硬板的疊層焊接中，松盛光電采用的可編程光斑掃描技術發揮了關鍵作用。該系統支持環形、線形、點陣等多種能量分布模式，能夠靈活適配不同焊盤的異形布局。激光束可以精準穿透上層透光材料，將能量聚焦于底層焊點，實現真正意義上的“隔空焊接”或“透射焊接”。這種能力徹底解決了因器件遮擋或空間狹小導致焊接工具無法觸及的難題，為立體封裝和模組集成開辟了全新路徑。配合同軸CCD攝像定位系統，實現了“所見即所得”的微米級精準定位，確保了每一次焊接都分毫不差。

松盛光電的“隱形”優勢：從精密控制到智慧制造

在這場由激光引領的精密制造變革中，松盛光電不僅僅是參與者，更是關鍵的賦能者。其核心競爭力在于將看似簡單的“加熱”過程，轉化為一套高度智能化、可控化的系統工程。

首先，是極致的溫控藝術。如前所述，其閉環溫控系統是保護熱敏元件的“定海神針”。無論是光模塊中的金線，還是MEMS中的微結構，都能在±5℃的精準呵護下完成可靠連接。

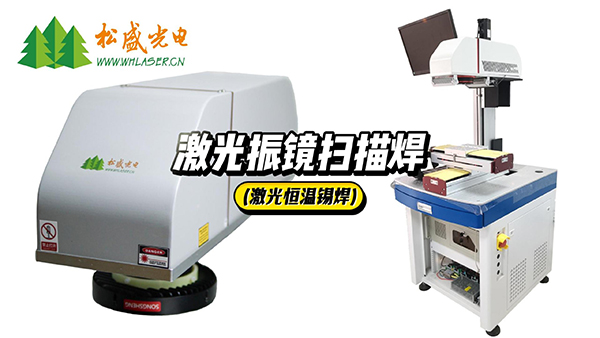

其次，是效率更高的精密焊接方式。松盛光電迎合市場需求研發出一體化恒溫振鏡同軸視覺掃描焊接加工系統，完美的解決了微電子領域存在的精密焊接難的問題，能極大地提高電子加工焊接的良率，提高生產效率。多點重合光路系統，紅外專用設計鏡頭激光、成像、紅外測溫三點位置在偏離鏡頭中心任何工作范圍位置都是重合的;真正的測溫加工系統。

再者，是高度集成的自動化基因。激光錫焊設備已不再是孤立的加工單元，它能無縫對接多軸智能工作平臺、機器人與AOI檢測系統，組成柔性化生產線。內置的豐富工藝數據庫，如同一位經驗豐富的老師傅，內置了針對不同材料與結構的最佳焊接方案，大幅縮短了用戶的工藝開發周期，降低了試錯成本。

最后，是綠色制造的踐行者。激光錫焊過程通常無需助焊劑或僅需極少量，省去了焊后清洗工序，實現了零污染生產，完美契合了電子制造向綠色、低碳轉型的趨勢。

結語

展望未來，激光焊錫與傳統回流焊并非簡單的“替代”關系，而更趨向于“互補”與“融合”。在大規模、標準化的消費電子產品生產中，回流焊的高效率仍不可撼動;但在高精度、微型化、熱敏感的尖端制造領域，激光焊錫憑借其“隱形”的精準與溫柔，正從一項“可選工藝”轉變?yōu)?ldquo;最優解”乃至“必選項”。隨著5G/6G通信、人工智能及高性能計算的持續演進，電子元件只會變得更小、更快、更密集。松盛光電等企業通過在溫控、光路、自動化及工藝數據上的極致追求，正為這一趨勢鋪平道路，讓每一次“隱形”的焊接，都成為構筑未來智能世界的堅實基石。
