在精密電子制造領域，良率就是生命線。隨著電子產品向微型化、高集成度發展，一個小小的焊點不良，就可能導致整個模組報廢。在激光錫焊這一“以火為針”的工藝中，有一個參數往往被忽視，卻又起著決定性作用——激光光斑的大小。

光斑，是激光作用于工件表面的能量投影。這個“圓點”是選大了還是選小了?這不僅是一門技術，更是一種“尺度哲學”。選對了，良率穩步爬升;選錯了，虛焊、連錫、熱損傷等各類缺陷便接踵而至。

小光斑vs大光斑：失之毫厘，謬以千里

激光錫焊的本質是熱傳導。光斑大小直接決定了能量密度和熱影響區的范圍。

當光斑過?。合袷窃?ldquo;鉆木取火”

在面對較大的焊盤(如地線層、大連接器)時，如果光斑設置過小，能量高度集中。這會導致兩個后果：一是焊點局部瞬間過熱，導致錫膏飛濺或產生“炸錫”，甚至在PCB板面上留下碳化痕跡;二是由于加熱面積有限，焊錫無法均勻潤濕整個焊盤，極易造成虛焊或冷焊，看似焊上了，實則結合力極差，在后期使用中極易失效。

當光斑過大：像是在“大炮打蚊子”

反之，在焊接0.3mm以下的微型焊點(如精密的傳感器引腳、射頻屏蔽件)時，若光斑過大，能量分散，首先會導致升溫速度變慢，焊劑揮發不徹底，留下殘留物。更重要的是，過大的熱影響區會蔓延至元件本體或周邊的塑料部件，導致熱敏元件受損、塑料熱變形，甚至熔化相鄰焊點的阻焊膜，造成橋接短路。

焊接良率的隱形殺手：不匹配

許多工藝工程師在遇到焊接不良時，第一反應往往是調整功率或溫度曲線，卻忽略了最根本的問題——您的光斑大小真的匹配這個焊點嗎?

舉個例子，在焊接攝像頭模組的柔性電路板時，焊盤間距極小，對溫度極為敏感。如果使用傳統的圓形光斑且尺寸過大，很容易導致相鄰焊點二次熔化，或者因加熱范圍過廣導致FPC(柔性電路板)受熱膨脹，出現褶皺。數據顯示，在微型焊盤焊接中，光斑尺寸偏差超過50μm，就有可能導致良率下降3%-5%。

真正決定良率的，不是激光功率有多大，而是能量作用的位置有多精準。

精準匹配，才是高良率的“解藥”

面對復雜多變的焊接場景，一臺設備若能擁有多種尺寸的光斑選擇，就意味著擁有了更高的工藝寬容度。這就需要高性能的激光焊接頭作為支撐，實現真正的“因材施焊”。

針對這一行業痛點，松盛光電提供了一系列擁有不同光斑尺寸的激光焊接頭解決方案，助力制造企業精準把控每一焊點：

1.應對超精密焊接：小光斑，大作為

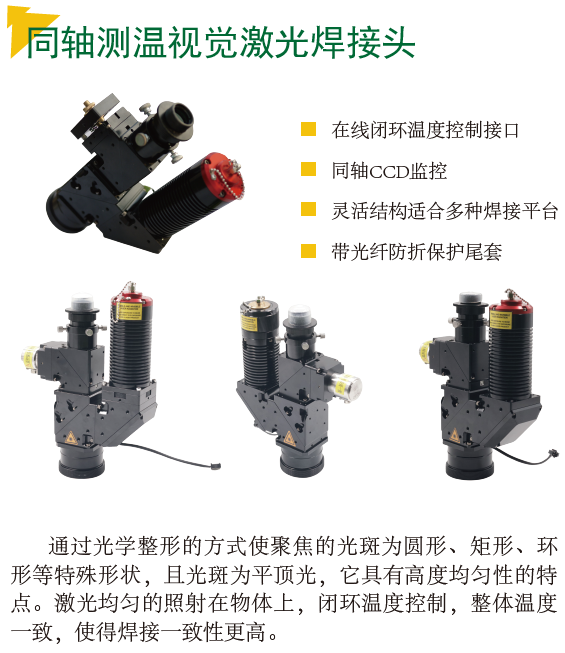

對于0.1mm-0.3mm的微型焊點，松盛光電通過自研光學系統，可實現50μm-200μm范圍內的精準小光斑輸出。配合同軸測溫視覺方形光斑焊接頭，不僅能量集中，還能通過CCD實時監控，確保每一次出光都準確落在焊盤中心，熱影響區可控制在0.05mm以內，完美保護周邊精密元件。

2.應對異形焊點：方形光斑的獨特優勢

常規圓形光斑在處理某些矩形焊盤或需要大面積平整加熱的場景時，效率往往不高。松盛光電推出的方形光斑激光焊接頭，通過特殊的光學整形技術，提供3*3mm、6*6mm、8*8mm等多種規格的平頂光斑。這種方形光斑能量分布極為均勻，在焊接大尺寸焊盤或進行塑料焊接時，能有效避免局部過熱，確保熔池平整，極大提升焊接一致性。

3.應對多變需求：可調光斑的柔性制造

對于需要頻繁切換生產型號的產線，松盛光電的激光條形光斑可調焊接頭則展現出了極高的靈活性。其光斑長寬可在0.4mm-2mm范圍內獨立調節。這意味著，面對不同尺寸的IC引腳或連接器，無需更換鏡頭，通過軟件即可實時調整光斑形態，實現“一機多用”，在降低設備投入成本的同時，也消除了換線導致的光斑偏差風險。

結語

激光錫焊的良率之爭，本質上是熱效應控制的精度之爭。光斑雖小，卻直接關系到焊點的機械強度和電氣性能。

選擇松盛光電，不僅是選擇了一個焊接頭，更是選擇了一套涵蓋圓形、方形、可調光斑在內的完整工藝解決方案。讓每一種焊點都找到最匹配的能量尺度，讓每一次焊接都實現恰到好處的精準，這才是提升良率的終極路徑。

在您的下一道精密焊接工藝中，不妨問問自己：我的光斑，選對了嗎?
