在現代高端制造業中，激光加工以其非接觸、高精度、高靈活性的特點，已成為精密制造不可或缺的工具。然而，當激光的威力聚焦于微米甚至納米尺度的加工時，一個關鍵的光學組件決定了加工的成敗——它就是遠心消色差掃描物鏡。這款結合了遠心光學設計與高級消色差技術的光學元件，已從單純的成像部件，演進為高精度激光加工系統的“核心之眼”與“執行之手”，直接決定著加工的精度、質量與可靠性。

一、雙重技術加持：為何是激光加工的必然選擇

遠心消色差掃描物鏡的價值，源于其解決激光加工兩大核心痛點的能力：光束控制精度與聚焦質量。

1. 遠心設計：確保“垂直入射”的絕對精確

原理：遠心光學設計確保主光線平行于光軸。在激光加工中，這意味著無論激光束掃描到工作平面的哪個位置，都能保持近乎垂直的入射角度。

價值：它徹底消除了因入射角變化導致的加工缺陷。例如，在斜面或曲面上打標，能保證標記深度均勻、字符不變形;在進行微孔鉆削時，能獲得孔壁垂直、無錐度的完美孔型，這是普通透鏡無法實現的。

2. 消色差設計：實現“精準一點”的能量匯聚

原理：不同波長的光在透鏡中折射率不同，會導致色差，使各色光焦點分離。消色差設計通過特殊的光學玻璃組合與鏡片膠合，將特定波段(如可見光與近紅外)的色差校正到極致。

價值：對于多波長復合加工(如用綠光定位、紅外光加工)或超快寬帶激光(如飛秒激光)而言，它能確保所有波長的激光能量精準匯聚于同一點，避免因色散引起的光斑拖尾、能量分散，從而保證加工邊緣銳利、熱影響區最小。

二、核心應用場景：賦能高端精密制造

憑借上述技術優勢，遠心消色差掃描物鏡在多個前沿激光加工領域扮演著關鍵角色。

三、關鍵選型指南：如何匹配您的激光系統

選擇一款合適的遠心消色差掃描物鏡，需要超越普通成像鏡頭的思維，進行系統化考量。以下是核心的選型邏輯：

1. 首要前提：激光參數硬性匹配

波長：必須明確物鏡優化的核心波段(如1064nm、915nm、532nm)是否完全覆蓋您的激光波長。鍍膜(增透膜)也需針對該波長設計，以最大化透過率并防止反射回激光器造成損傷。

功率與能量：對于連續(CW)高功率激光或高能量脈沖激光(如納秒、飛秒脈沖)，物鏡必須采用無膠合設計或特殊抗損傷鍍膜，并具備優秀的熱管理能力，防止透鏡在長期工作中因熱透鏡效應變形或直接被激光燒蝕。

2. 系統集成：關注“光機電”一體化

掃描系統匹配：若集成于振鏡掃描系統，它通常作為f-θ場鏡使用。需確保其掃描幅面(如110mm×110mm)滿足加工需求，且在整個視場內光斑質量和遠心度保持一致。

同軸視覺集成：現代智能加工頭普遍集成同軸CCD視覺系統，實現“所見即所得”的定位與實時監測。所選物鏡需為此預留光路，并保證成像光路與加工激光光路完美共焦，消除視差。

工作環境適配：加工產生的粉塵、飛濺物是鏡頭殺手。優先選擇具有可拆卸保護窗口或長工作距離的設計，便于維護并保護核心光學部件。

3. 性能權衡：在矛盾中尋找最佳平衡

分辨率(NA) vs. 焦深：更高的數值孔徑(NA)能獲得更小的聚焦光斑(更高分辨率)，但代價是焦深變淺，對工件表面的平整度要求極高。需根據加工容許的景深范圍來選擇合適的NA。

視場大小 vs. 體積成本：大視場掃描物鏡光學設計更復雜，體積和成本也顯著上升。應根據實際加工幅面需求選擇，避免過度配置。

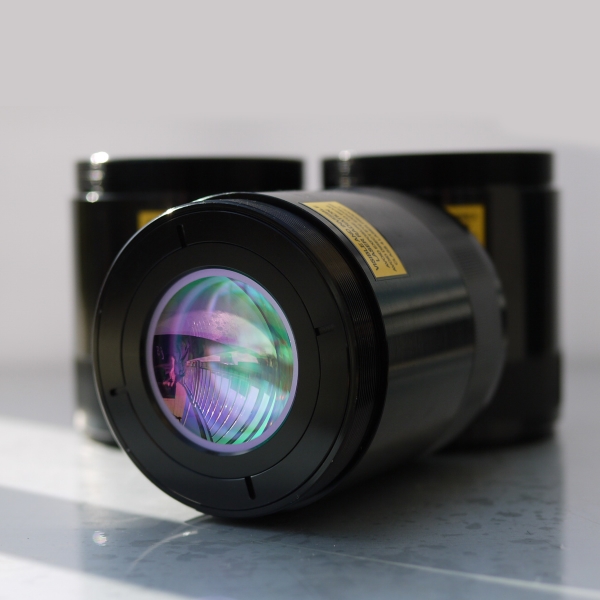

松盛光電針對機器視覺激光精密加工需求自主研發同軸測溫激光加工遠心消色差掃描物鏡，該掃描振鏡聚焦系統集成同軸攝像功能，專為滿足有高精度定位要求的振鏡掃描加工系統設計，CCD觀測的圖像與激光光束焦點完全同軸，與F-theta鏡頭及照明光源配套可實現“所見即所得”的機器視覺定位激光加工。

普通的fθ掃描物鏡(場鏡)因?yàn)闆](méi)有做消色差設計，要做同軸視覺就必須用標定的方法進行大量的校正工作，而遠心消色差掃描物鏡很好的從硬件上解決了這些問題，無需用軟件進行繁瑣的位置重合校正，定位精度更高。

四、結語：從光學部件到工藝決定者

遠心消色差掃描物鏡已不僅是激光光路上的一個被動元件，而是主動參與并定義加工工藝精度的核心決定者。它為激光賦予了“紀律”與“準繩”，使得在微觀尺度上的加工變得可控、可預測。

對于計劃升級或新建高精度激光加工系統的工程師而言，在項目初期就將物鏡的選擇作為核心議題，與激光器、振鏡、運動平臺進行一體化考量，是通往成功制造的明智起點。在追求極致精密的道路上，這枚“核心之眼”的價值，正變得愈發耀眼。
