在當今邁向工業4.0與智能制造的浪潮中，激光加工技術以其高能量密度、非接觸、柔性化等優勢，已成為精密制造領域的核心技術。然而，當加工對象從標準化的試件變?yōu)楫a(chǎn)線上千變?nèi)f化的真實工件時，如何確保每一束激光都能“看得見、認得準、打得對”，成為決定生產效率與產品質量的關鍵。傳統的機械定位或人工干預方式已無法滿足高效率、零缺陷的現代生產需求。正是在這一背景下，激光同軸視覺模塊應運而生，它將高分辨率工業相機與激光光路進行精密耦合，賦予激光設備實時“感知”與“決策”的智能，從根本上解決了復雜工況下的定位、校準與質檢難題。

一、何謂激光同軸視覺模塊?

激光同軸視覺模塊，顧名思義，是一套將機器視覺系統的成像光路與激光加工光束的光路，在物理空間上保持高度同軸集成的精密系統。其核心原理是利用分光鏡(BeamSplitter)等光學元件，將一束光路“復用”為兩路：一路是用于材料加工的激光束，另一路則是用于觀察和定位的可見光成像光路。

這種設計的精髓在于，相機所“看”到的畫面中心，與激光束的焦點位置理論上完全重合，實現了真正的“所見即所得”。無論是工件因來料、裝夾產生的位移，還是激光頭自身因熱效應或機械振動導致的微小偏移，系統都能通過實時圖像采集與軟件算法進行識別和補償，從而確保加工位置的絕對精準。

根據視覺系統與激光光路集成的精密程度和方式，業界主要將其分為以下幾類：

1.真同軸視覺系統

這是最高精度的集成方案。工業相機被直接安裝在激光光路內部，通過一塊對可見光高反射、對加工激光波長高透射的特殊鏡片，將相機的視野與激光光束耦合后，共同通過振鏡掃描頭輸出。這種結構保證了從相機傳感器到工件表面的光路與激光光路完全一致，消除了所有因光路分離可能產生的視差和幾何畸變。

特點：定位精度極高，可達±0.01mm，但視野相對較小(通常在10mm左右)。

應用：專為微加工領域設計，如珠寶的精細刻字、精密元器件的微焊接、半導體材料的微加工等。

2.偽同軸視覺系統

這是目前工業領域應用最廣泛的方案。相機并非集成在激光光路內，而是在掃描頭輸出激光之后，通過一塊額外的反射鏡(R型)或透射鏡(T型)，將激光光路“彎折”至相機視野中，實現視覺耦合。因其安裝調試相對簡便，成本較真同軸更低，且能提供更大的視野范圍(10mm至400mm)，適應性更強。

特點：在成本、精度和視野間取得最佳平衡，精度可達±0.02mm。

應用：適用于絕大多數工業品加工，如五金件、電子產品外殼、醫療器械、食品藥品包裝上的追溯碼打標等。

3.旁軸視覺與視覺振鏡

旁軸視覺系統將相機安裝在激光掃描頭旁邊，通過軟件計算兩個中心之間的固定偏移量進行定位，成本最低，但精度相對較低，適用于對精度要求不高的畫布定位等場景。而視覺振鏡則是一種高度集成化的方案，將工業相機內嵌于振鏡殼體內部，結構緊湊，兼具了安裝便利和較高精度的特點。

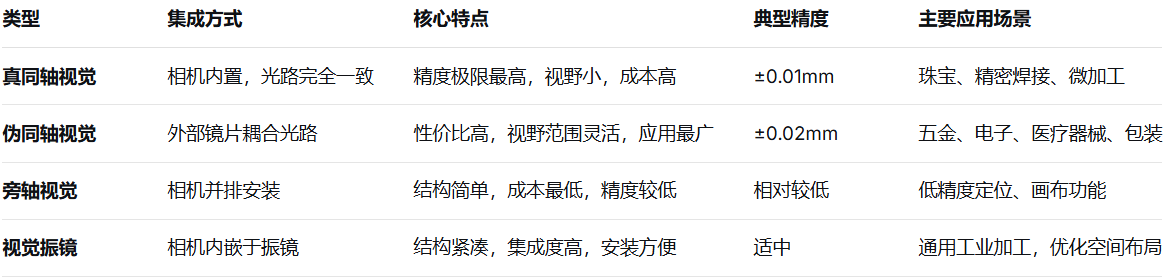

表：不同類型激光視覺定位系統對比

二、核心優勢與價值：從“經驗驅動”到“算法驅動”

激光同軸視覺模塊的普及，正推動激光加工行業從依賴?yán)蠋煾?ldquo;手感”和“經驗”的傳統模式，向以數據和算法為核心的智能化模式深刻變革。其帶來的核心價值體現在多個維度：

1.提升精度與一致性，實現“零”缺陷生產

人工校準和定位不可避免地存在主觀誤差和疲勞誤差。同軸視覺模塊通過微米級的圖像解析與坐標換算，將定位精度穩定在機械極限水平。例如，在激光切割中，噴嘴與激光束0.1毫米的同軸度偏差就可能導致斷面粗糙、掛渣甚至噴嘴燒毀。視覺同軸校準功能可將此精度輕松控制在0.02mm至0.08mm以內，從源頭上保障了每一件產品的加工質量穩定如一。

2.大幅提升生產效率與設備綜合利用率

傳統校準流程繁瑣耗時。以激光切割中的噴嘴對中為例，過去需要操作工在噴嘴處粘貼膠帶，反復出光試探，過程可能需要數十分鐘。集成視覺模塊后，系統可實現“一鍵校準”，通過AI識別噴嘴圖像與指示紅光，在數秒內自動完成，效率提升可達300%以上。這極大減少了生產準備和設備停機時間，使得小批量、多品種的柔性化生產成為可能。

3.降低操作門檻與綜合成本

復雜的設備調試曾經是高技能操作工的專屬領域。同軸視覺模塊通過可視化界面，將原本抽象的光路對準過程，轉化為手機或電腦屏幕上清晰可見的圖像重合操作，使新手也能快速上手。這降低了企業的人員培訓成本。同時，更高的加工精度和良率，減少了原材料的試錯浪費;自動化的工序減少了人工依賴;對加工質量的實時監控(如自動檢測噴嘴孔徑磨損、表面熔損)更能預防設備故障，延長核心部件壽命，從多方面實現了降本增效。

4.賦能復雜工藝與自動化產線

對于具有復雜紋理、預先印刷圖案或位置不固定的工件，視覺模塊的圖案識別與坐標匹配功能，可以讓激光自動“尋找”并“對準”預定加工區域，完成個性化定制。在自動化產線上，它如同給機器人裝上了精密的眼睛，能夠主動適應來料誤差，與機械手、傳送帶無縫協同，是實現全流程無人化黑燈生產的關鍵一環。

三、應用場景深度解析

激光同軸視覺模塊的應用已滲透到高端制造的毛細血管中。

1.精密打標與追溯

這是視覺定位最早也最成熟的應用。在3C電子行業，手機內部精密元件的二維碼打標;在醫療器械行業，手術器械上永不磨滅的UDI(唯一設備標識)追溯碼;在汽車零部件領域，活塞、連桿上的身份信息雕刻。視覺系統能無視工件擺放的微小角度和位置偏差，確保每一個碼都清晰、可讀且位置統一，為產品全生命周期管理奠定基礎。

2.高精度切割與焊接

在動力電池制造中，視覺模塊用于極片切割前的精確定位，確保切割輪廓與電極涂層圖案完美對齊，避免材料浪費和性能缺陷。在汽車白車身焊接中，它可實時補償因夾具磨損或熱變形導致的焊點位置偏差，保證焊接強度和車身精度。宏山激光推出的NVA激光噴嘴視覺同軸儀，正是針對切割行業痛點，通過高精度算法實現100%成功率的自動校準，解決了傳統方式的行業難題。

3.微電子與半導體封裝

在芯片封裝、FPC(柔性電路板)切割、MiniLED焊點加工等微米級領域，真同軸視覺系統不可或缺。它能引導激光在比頭發絲還細的區域內進行選擇性燒蝕、焊接或修正，是提升半導體器件良率和性能的幕后功臣。

4.在線質量檢測與工藝監控

超越單純的定位，先進的視覺模塊正與AI算法深度融合，成為在線質檢員。例如，大族智控推出的系統不僅能做同軸校準，還能通過AI圖像分析實時檢測噴嘴孔徑的圓度及端面狀態，預測噴嘴壽命，避免因部件異常導致的批量質量事故。在焊接過程中，集成視覺模塊可實時監測熔池形態、焊縫成形，一旦發現氣孔、裂紋等缺陷跡象即刻報警或調整參數，變“事后檢驗”為“事中預防”。

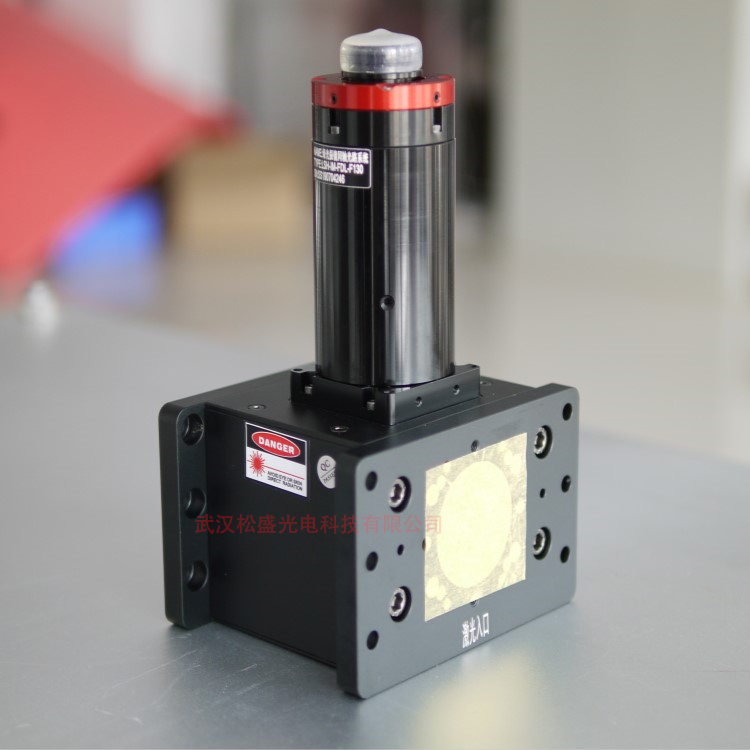

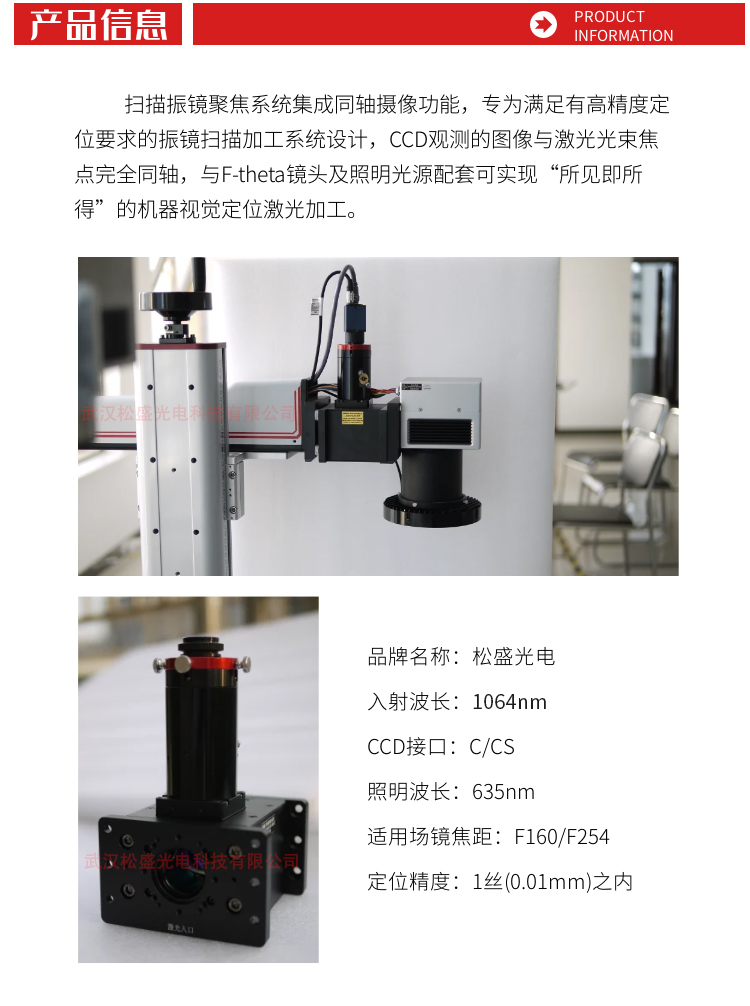

LSH-IM-LAR系列是松盛光電自主研發的一款激光同軸視覺模塊，可以基于相機觀察掃描頭的工作區域。典型應用包括過程監控或定位工件位置和角度。在激光加工過程中，同軸模塊確保輕松集成到新的以及現有系統。模塊的機械接口可以直接安裝在振鏡掃描頭和激光法蘭之間。

針對傳統激光行業中存在的問題，如夾具制作成本高,小尺寸或不規則產品的打標或焊接精度不好把控，產品擺放位置和角度對打標精度的影響等缺點，獨立研發并且推出打標和焊接系統，其作用相當手為傳統的激光設備裝上了眼睛和大腦，讓激光設備可以“看見”并且會思考”。從此，激光設備便可以主動定位目標產品的角度和位置，實現精準打標和焊接。根據不同的視覺配置，打標精度可控制在1絲(0.01mm)之內。加裝這套系統的新一代激光機比之傳統的激光機有三大優點：

第一.小尺寸產品不再成為激光打標或焊接不政觸碰的傷痛。視覺的加入，讓“小“變“大”，傳統打標機無法控制的精度問題，在這里迎刃而解。

第二.治具的精度不再是打標精度的控制者。視覺的精確定位，解放了治具的精密性，此時，打標的精度已和治具無關。

第三.產品擺放的角度和位置不再受到約束。只需產品放在激光場鏡的出光范圍內即可，此外無任何其他要求。

結語

激光同軸視覺模塊，已遠非一個簡單的附件。它是連接數字指令與物理加工的關鍵橋梁，是激光智能裝備的“靈魂之窗”。它讓冰冷的激光束擁有了“智慧”，能夠主動適應復雜的物理世界，將設計的精準藍圖無誤地復刻于現實之中。隨著人工智能與機器視覺技術的持續進步，未來的激光加工系統將變得更加自主、自適應和智能化?？梢灶A(yù)見，深度融合了先進視覺感知能力的激光加工單元，將成為構建未來柔性智能工廠不可或缺的標準化基石，持續推動制造業向更高質量、更高效率的未來邁進。
