在醫療植入式起搏器狹小空間中精準連接心臟監測傳感器，或在比指尖還小的MiniLED背光板上完成上萬個焊點，激光錫焊技術正在將精密制造推向微米級別的極限。

這種非接觸式焊接技術，通過將高能激光束聚焦在微小區域，實現對焊錫材料的精準、瞬時加熱熔化。區別于傳統烙鐵或熱風焊接，其熱量可以集中在直徑遠小于一毫米的區域內，從而避免損傷周圍精密的電子元件。

在實驗室中，研究人員已經成功將直徑30微米的焊球直接焊接到銅焊盤上，實現了完全的金屬間結合，為三維堆疊等前沿應用提供了基礎。

技術極限

激光錫焊在實驗室和前沿研發中的極限是多少?

在學術研究中，使用激光輔助微焊料凸點技術，已可以實現將30微米的焊球直接焊接在銅或鎳金焊盤上。研究人員通過使用甲酸銅等工藝氣體來減少原生氧化物，實現了銅表面的保護和焊料的良好潤濕。

另一項發表于學術期刊的研究則指出，激光誘導向前轉移技術能夠?qū)崿F(xiàn)亞100微米分辨率的焊膏印刷，并成功在不同基材上轉移了分辨率小于100微米的焊料微圖案。

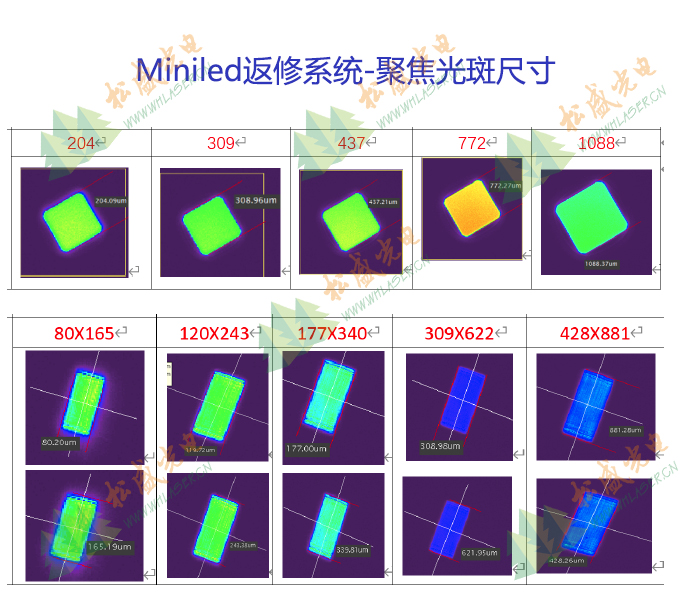

目前工業領域應用的激光錫焊設備，其激光照射直徑通?？梢栽?.1毫米至3.0毫米范圍內變化。

工藝比較

為何激光錫焊在微細焊接領域更具優勢?

在微細間距元件焊接中，傳統工藝的缺陷率通常較高。當焊盤尺寸小于0.5毫米、間距小于0.3毫米時，傳統焊接技術已難以滿足要求。

激光錫焊的核心優勢集中體現在三個方面：精密化、低損傷和高穩定性。

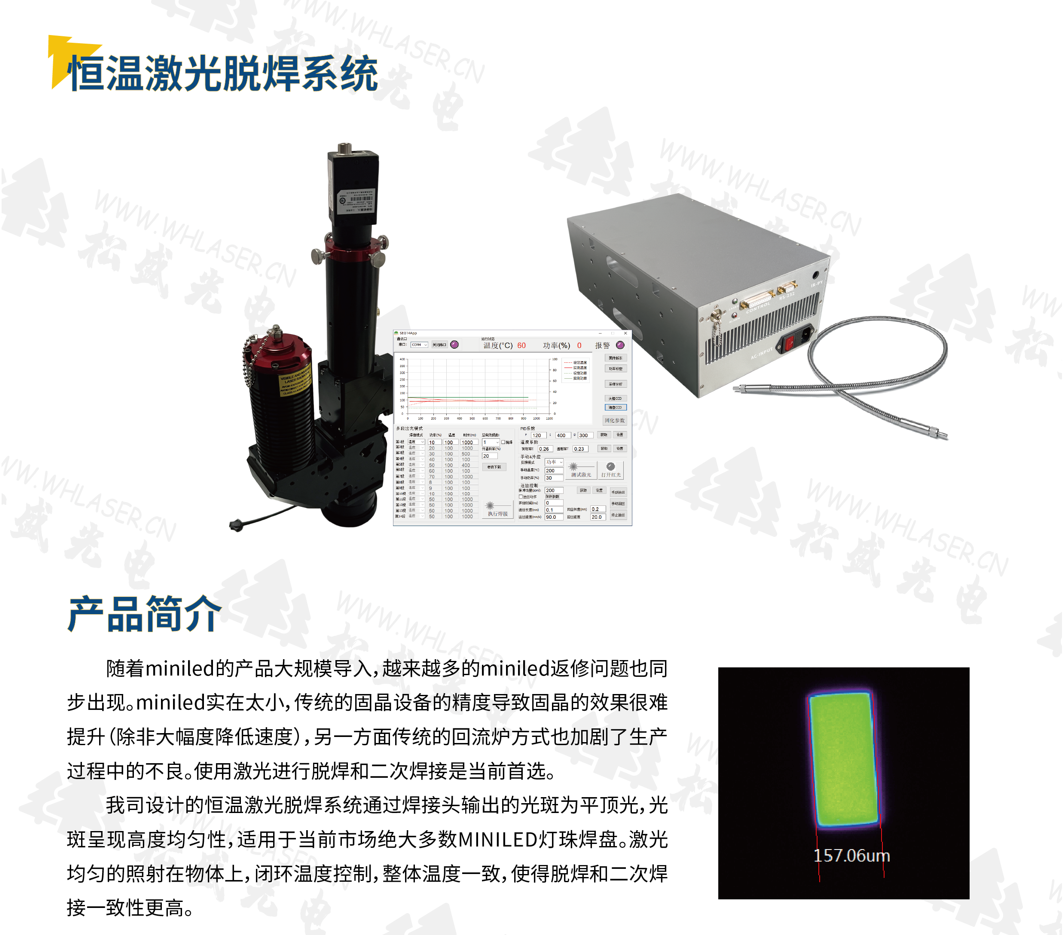

在MiniLED制造中，傳統印刷工藝因鋼網極薄易變形、焊盤尺寸小于120微米等原因，導致60%以上的焊接不良來自印刷環節。激光錫焊憑借其非接觸的特性，則能有效解決這些問題。

在醫療設備制造中，如植入式心臟起搏器，傳統焊接技術的熱影響區可達2-5毫米，而激光錫焊則能將熱影響區控制在0.2毫米以內，這對于保護熱敏感元件至關重要。

激光錫焊的無助焊劑特性也使其免去了后續清洗工序，避免了殘留物對精密焊點的長期腐蝕風險。

應用場景

在哪些高精度領域，激光錫焊已經成為無可替代的選擇?

MiniLED顯示面板是激光錫焊技術的典型應用領域之一。一張MiniLED線路板上通常有數千個芯片和上萬個焊點。這些焊點的焊盤尺寸普遍小于120微米，傳統印刷工藝面臨極大挑戰。

在醫療電子領域，激光錫焊技術正在推動設備制造進入微米精度時代。例如在心臟起搏器制造中，需要將傳感器與主板在毫米級空間內實現無縫連接。

激光錫焊系統能夠精準作業，顯著降低熱輸入，避免對敏感元件的熱損傷。在血糖監測儀、助聽器、醫用監護系統傳感器等高精度醫療設備中，這項技術也發揮著關鍵作用。

前沿探索

激光錫焊技術的前沿研究方向是什么?

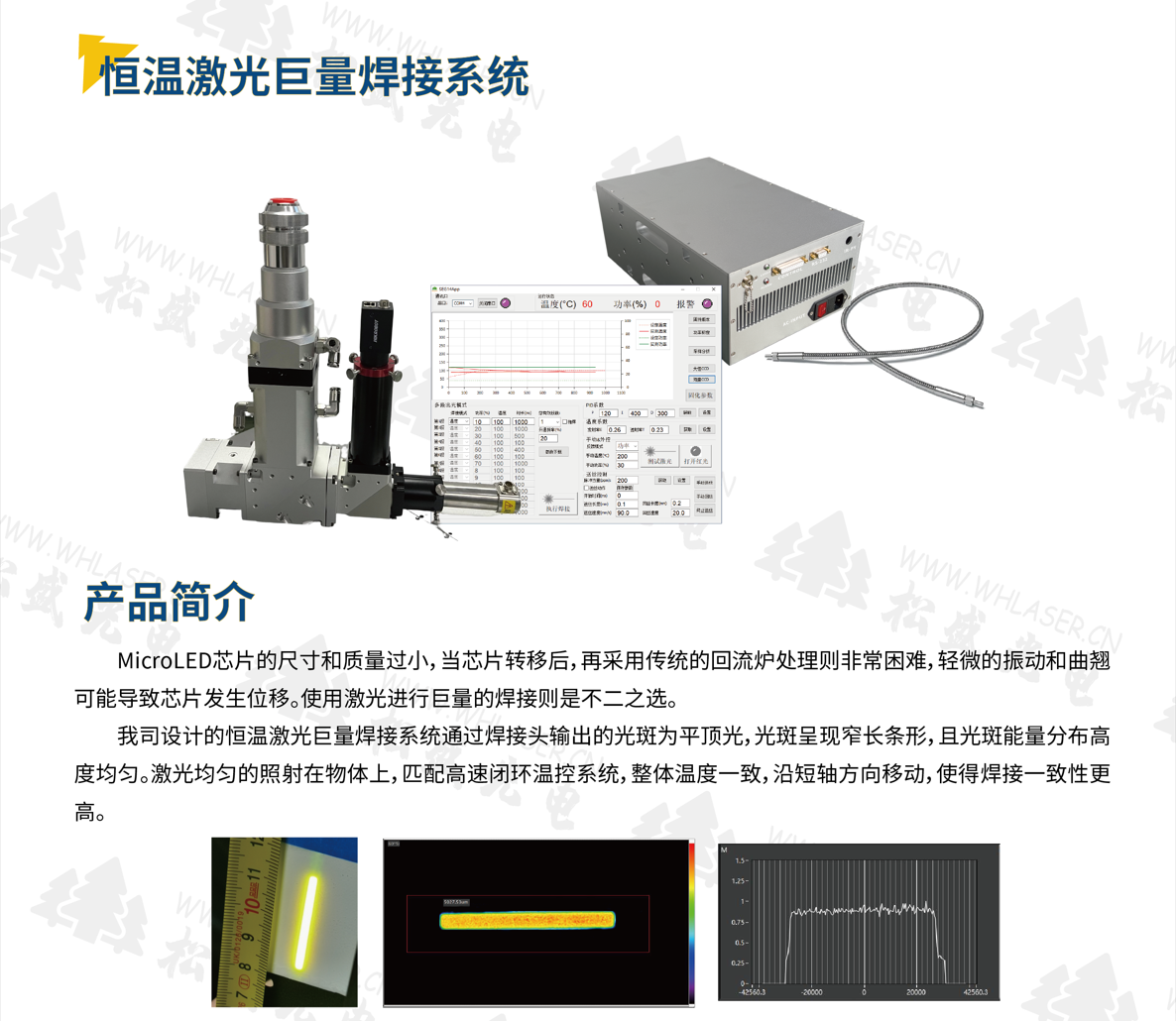

在微電子封裝領域，業界正致力于將倒裝芯片的凸點間距推向50微米甚至更低。激光錫焊結合創新的鋼網技術在這一進程中扮演著關鍵角色。

通過使用厚度僅20微米的電鑄鋼網，配合納米處理技術，研究人員已經能夠在80微米和60微米間距下進行穩定的凸點制作。

在60微米間距的凸點制作中，采用35微米x80微米橢圓形開孔的20微米厚電鑄鋼網，獲得了28±3微米的凸點高度。焊料嵌入光刻膠作為鋼網替代方案，已展現出50微米間距凸點制作的潛力。

未來展望

面向未來，激光錫焊技術將持續向微細化、智能化和綠色化方向發展。

隨著消費電子產品進一步微型化，以及可穿戴設備、醫療植入器械等新興領域的快速發展，對更細間距、更高密度互連技術的需求將持續增長。

業內人士預測，到2030年，激光錫焊技術有望覆蓋70%以上的高端醫療電子制造場景。在更廣泛的精密電子制造領域，如高端智能手機、增強現實/虛擬現實設備等，這項技術的滲透率也將大幅提升。

激光錫焊的綠色環保優勢——無需助焊劑、無有害氣體排放，也使其與全球電子制造行業向無鉛化、環?；D(zhuǎn)型的趨勢高度契合。

在醫療電子領域，這項技術正推動植入式設備向更小、更可靠的方向發展，如今已成為精密制造的核心工藝。

走在全球技術前沿的企業，已經能夠穩定生產焊盤直徑小于0.15毫米、間距小于0.25毫米的高清攝像頭模組，良品率高達99.6%。這些曾經被視為不可能實現的精細焊接，正逐漸成為現代電子制造業的標準配置。
