在現代科技的微型化浪潮中，傳感器正變得無處不在，其尺寸不斷縮小，性能卻日益強大。從可穿戴設備中監測心率的微型芯片，到汽車發動機內感知爆震的精密模塊，再到植入人體的醫療傳感器，這些“感官神經”的制造精度直接決定了終端產品的可靠性與壽命。然而，將微米級的元件穩固、精準且無損傷地連接起來，一直是制造領域的巨大挑戰。傳統焊接工藝在面對這些“精細活”時，往往力不從心。而今，一束高度可控的激光正為這一難題帶來革命性的解決方案，推動著精密制造向更高維度邁進。

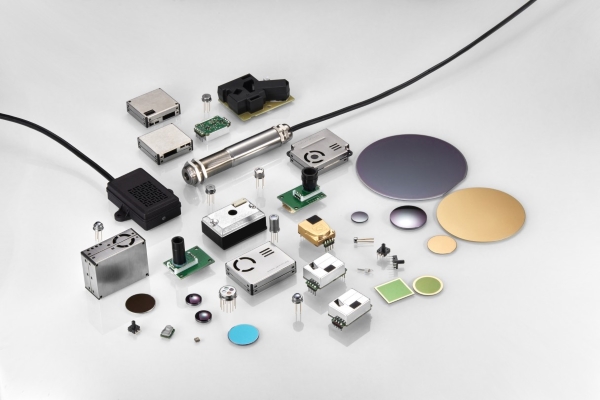

MEMS微型傳感器圖示

一、微型焊接的極限挑戰與傳統工藝的瓶頸

微型傳感器的焊接，是一場在方寸之間進行的精密“手術”。其核心難點集中體現在三個方面：精度、熱管理與清潔度。

首先，精度要求極高。許多微型傳感器的焊點直徑已縮小至0.2毫米以下，間距不足0.25毫米。傳統的烙鐵頭直徑通常在0.3毫米以上，在如此微小的區域操作，極易導致相鄰焊點之間發生橋連，不良率可能超過5%。即便采用送絲激光焊，最小錫絲直徑(約0.3毫米)也難以匹配超微焊點的錫料需求，容易造成虛焊或錫料堆積。

其次，熱損傷風險巨大。傳感器內部常集成對溫度極其敏感的元件，如酶電極、信號放大器或特定芯片，其耐溫上限可能僅在80°C左右。傳統的烙鐵焊接或熱風焊接屬于面狀或大范圍加熱，熱量會不可避免地傳導至整個微型組件，導致熱敏元件失效或柔性基板變形。

最后，對清潔和無污染的要求嚴苛。尤其是在醫療植入或高可靠性工業場景中，任何助焊劑殘留或金屬氧化都可能影響傳感器性能或生物相容性。傳統錫膏印刷工藝中的助焊劑揮發物，就可能污染傳感器的敏感反應腔。

二、激光錫焊精密解決方案

激光錫焊技術，正是為突破上述瓶頸而生。它本質上是一種高度非接觸式的選擇性加熱工藝，通過將高能量密度的激光光束精準聚焦于焊點，實現焊料的瞬間熔融與凝固。根據焊料供給方式的不同，主要衍生出激光錫球焊接和激光錫膏焊接兩種主流技術路徑，二者共同構成了現代微焊接的核心。

1.激光錫球焊接：非接觸式的“彈無虛發”

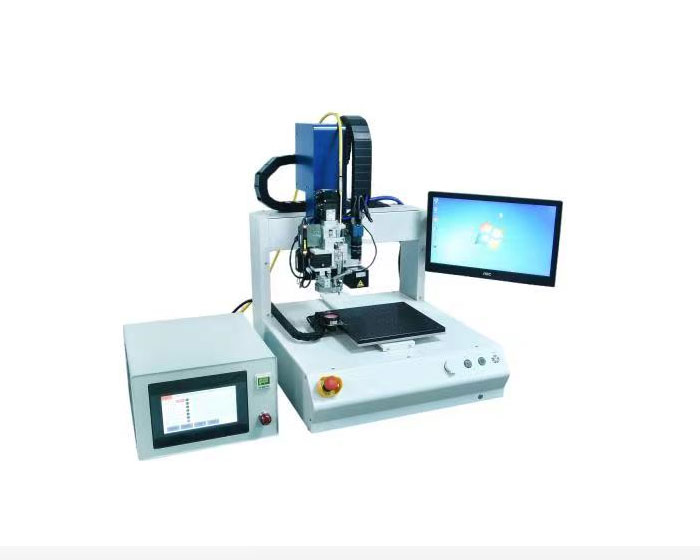

松盛光電激光錫球焊接系統圖示

這項技術被譽為精密焊接領域的“狙擊手”。其工藝過程猶如一套精密的微操作：首先，通過特制的送球系統，將一顆直徑可小至70微米的預成型錫球輸送至噴嘴;隨后，激光脈沖瞬間將錫球熔化，同時在惰性氣體(通常是氮?dú)?的壓力下，將熔融的錫滴精確噴射至目標焊盤上完成焊接。

它的優勢非常突出：

-精度極高：錫球作為一個獨立、標準的計量單元，實現了焊料用量的最精確控制，從根源上避免了多錫或少錫。配合高分辨率CCD視覺定位系統，可以將焊接位置精度控制在±0.003毫米的級別。

-熱影響區極小：激光能量被嚴格限制在錫球及微小的焊盤區域，其熱影響區可縮小至30微米以內，有效保護了周邊嬌貴的元器件。

-過程清潔：全程在氮?dú)獗Ｗo(hù)下進行，無需任何助焊劑，杜絕了化學污染，焊點光亮、一致性好。

2.激光錫膏焊接：微滴控制的“按需分配”

對于某些不規則或需要特殊爬錫要求的焊點，激光錫膏焊接提供了另一種選擇。該技術通過微型點膠閥，將定量的錫膏預先精確涂敷在焊盤上，再用激光進行掃描加熱。其核心技術在于對微量錫膏(可納升級)的穩定供給和對激光溫度曲線的精準閉環控制。先進系統通過紅外測溫模塊實時監控焊點溫度，并能將溫度波動控制在±2°C的驚人范圍內，從而保證每個焊點的質量都穩定可靠。

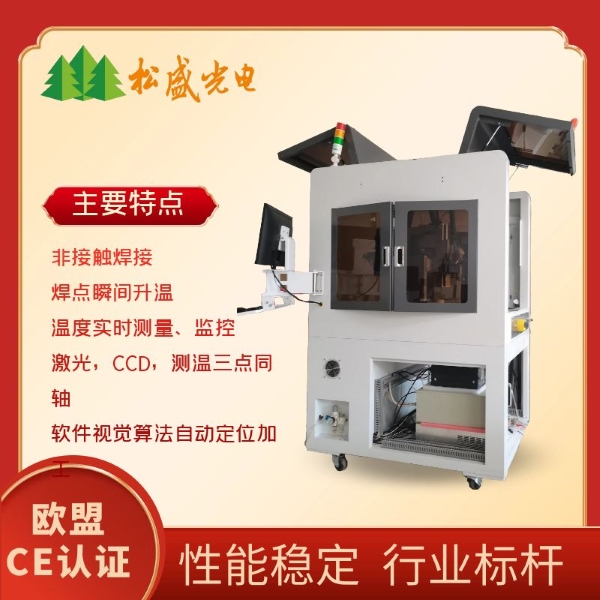

松盛光電激光錫膏焊接系統

三、從實驗室到自動化產線

激光錫焊技術已不再是實驗室里的概念，它正在全球高端制造產線上發揮著關鍵作用，深刻改變著多個行業的傳感器制造格局。

在汽車電子領域，可靠性就是生命線。例如，用于監測發動機異常振動的爆震傳感器，其內部LED引線焊盤尺寸通常小于0.2毫米，且模塊需承受極端振動和溫度循環。采用激光錫球焊，不僅能實現微米級焊點的精準成型，其形成的焊點金屬間化合物(IMC)層均勻致密，能確保傳感器在-40°C至125°C的嚴苛環境下和持續沖擊中穩定工作，將良品率從傳統工藝的88%提升至99.8%以上。

在醫療設備領域，清潔與生物相容性是絕對前提。植入式血糖傳感器、助聽器麥克風膜片等器件，對焊接的無菌、無殘留要求極高。激光錫焊的無助焊劑特性完全契合了這一需求。專業的醫療級設備甚至采用SUS316L不銹鋼艙體，支持高溫滅菌，并在Class100潔凈環境下運行，確保產品安全可靠。

在消費電子與工業傳感領域，微型化與大規模量產是關鍵。智能手機中的氣壓計、MEMS麥克風、智能手表中的心率傳感器，以及工業壓力變送器、氣體檢測傳感器等，其生產都高度依賴自動化和一致性。激光錫焊系統易于集成到全自動產線中，配合機器視覺和機械手，實現“上料-定位-焊接-檢測”全流程無人化操作，在提升效率的同時，將焊接良率穩定在98.2%的高水平。

結語

從精密的汽車傳感器到維系生命的醫療器件，微型傳感器正以前所未有的深度融入人類社會。而激光錫焊，這把以光為媒的“精密手術刀”，通過其對能量、位置和材料的極致控制，成功化解了微型化制造中的核心矛盾。它不僅僅是連接了兩個微小的金屬點，更是連接起了創新設計與可靠量產之間的橋梁，為智能時代數以百億計的“感官”誕生，奠定了堅實的工藝基石。在未來，隨著技術的持續迭代與融合，這束精微之光必將照亮更為廣闊的智能制造新圖景。

作為國內激光恒溫錫焊技術的原創者，松盛光電在二十余年的發展歷程中，構建了以全方位技術服務為核心價值的經營模式。公司超越單純的設備組件供應商，為客戶提供從售前打樣到售后支持的全流程解決方案，并通過武漢、蘇州、深圳三地辦事處，確保服務響應及時高效，徹底解決客戶后顧之憂。如果您也有微型電子器件焊接需求，歡迎聯系我們打樣交流!
