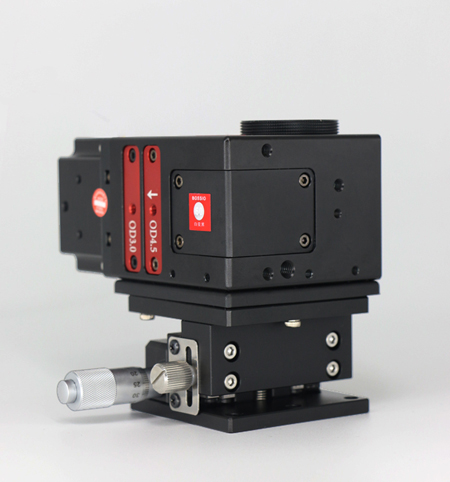

緊湊型光束質量分析儀適用于功率50瓦以下的激光器、激光系統、激光加工光路的聚焦光斑等的在線監測，形貌檢測等。

緊湊型系列產品實現了X軸、Z軸2個方向行程微調，適合空間受限的加工應用場景。該系列最高可測功率達50瓦，進一步拓展了檢測范圍。搭配LasescopeNX軟件可用于光束實時監測 、測量激光光斑尺寸、質心位置、橢圓度、相對功率測量、光束指向穩定性、功率穩定性、2D/3D能量分布、發散角測量等，同步支持多光斑測量，支持測量數據、測量報告導出，滿足日常激光參數測量需求。

產品特點

結構緊湊，實現X向13mm可移動空間，步進精度高

支持手動/自動實時曝光及增益調節

多種類型激光器均可測量，極限檢測功率提高至50瓦

340nm~1100nm寬光譜響應，可拓展紫外檢測

標準品最大檢測幅面9.8mm

準直、聚焦光斑均可測量，入光方向豎直，其他需求可定制

軟件功能強大，既可拼接檢測大光斑，又可以實現多光斑檢測

應用場景

光束質量分析儀的應用領域廣泛，涵蓋激光加工、光通信、生物醫學、光學成像等多個方面。

激光加工：在激光切割、焊接等加工過程中，能夠?qū)崟r(shí)監測光束質量，優化加工參數，提高加工精度和效率。

光通信：在光纖通信系統中，用于評估光纖、光放大器等器件的光束質量，確保通信信號的傳輸效率和質量。

生物醫學：在醫學和生物技術領域，用于光鑷、細胞分揀等應用中，對激光光束進行整形和調整，以實現精確操作。

光學成像：對光學成像系統的分辨率和對比度有重要影響，可用于鏡頭質檢、光學系統調試等方面。

軟件功能

Lasescope NX是引領光學定制研發的一款用于Windows 系統的激光光束分析專門算法軟件，算法精準、功能強大。在準確獲取光斑的尺寸位置、光斑大小形貌的同時，可以在設備加工時調整激光加工的準確位置。

軟件環境：Windows 10/11，64位，預裝MS Office或者WPS

硬件配置：≥8G內存，CPU主頻≥2.5G，內核≥4，建議i5及以上同等型號，最佳顯示分辨率1920*1080

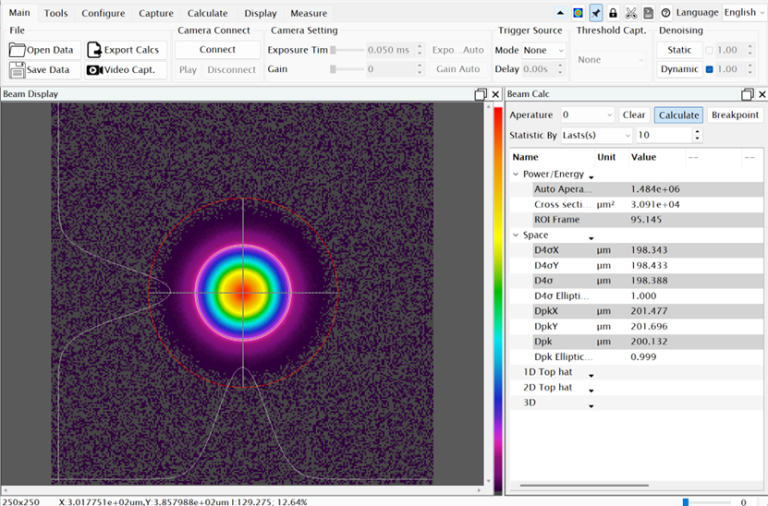

光斑形貌圖示

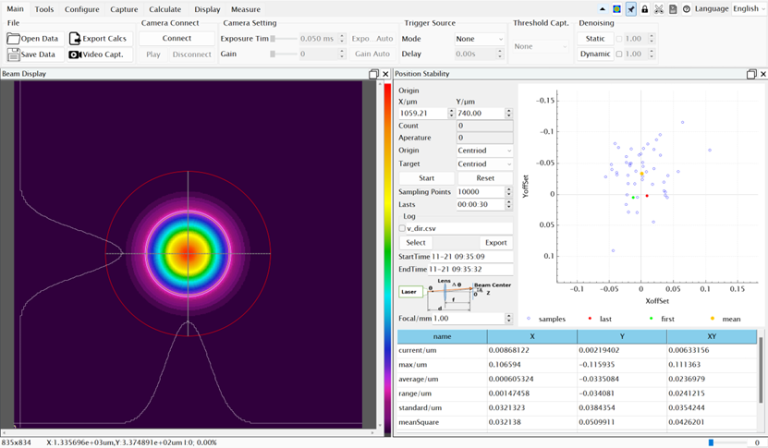

光路指向性圖示

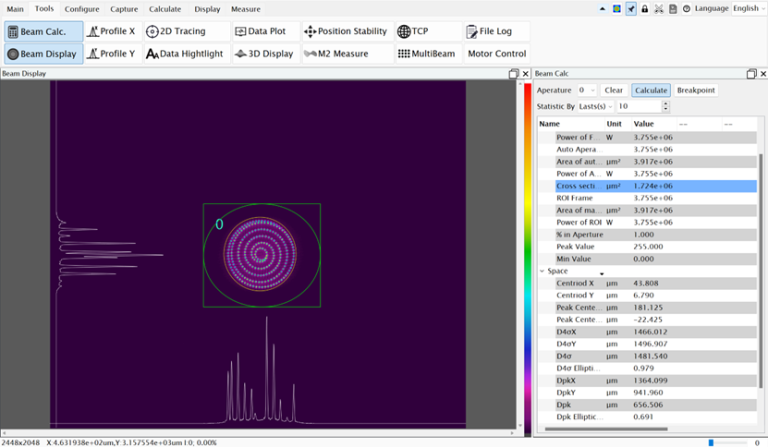

精度檢測圖示

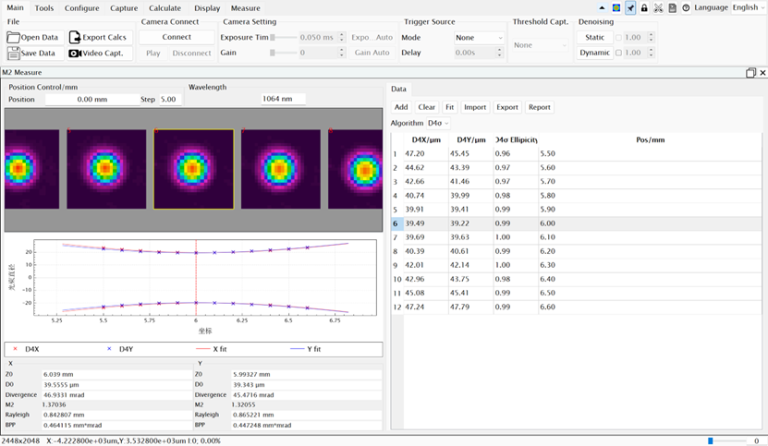

BPP因子圖示

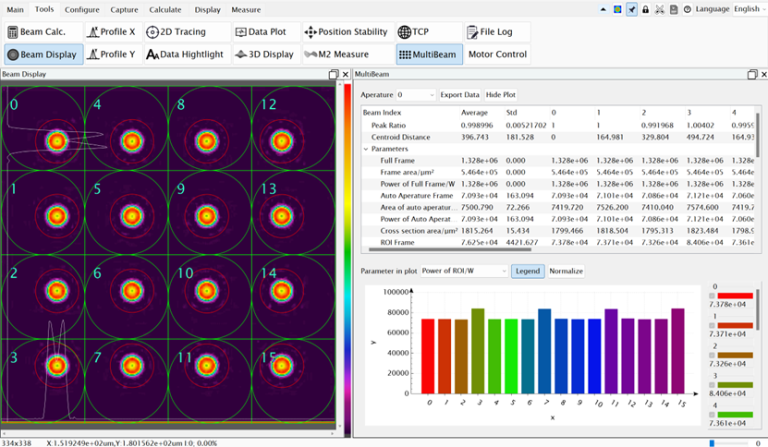

多光斑檢測圖示

技術參數表

備注：所有參數以出廠產品規格書為準。
