之前松盛光電介紹了光束光斑分析儀四個系列產品，分別是：UV系列、NIR系列、SWIR系列和LWIR系列。下面我們來說說其必配的光束傳輸組件(BP)——吸收型衰減器。

通常要求在到達相機之前降低激光功率，確保測試激光功率及能量密度在衰減器件的損傷閾值1/2范圍內，經驗使用：保證衰減后照射到濾光片激光平均功率小于100mW，照射到相機靶面激光平均功率小于1mW，以獲得不會導致相機光飽和或損壞的有效信號。這些濾光片的工作原理很像太陽鏡，它們一起使用時通常會以多個數量級吸收激光、降低激光功率。

單獨濾光片有六種版本，OD1濾光片裝在紅色外殼中，可見光透射率為~10%，OD2濾光片裝在綠色外殼中，透射率為~1%， OD3濾光片裝在黑色外殼中，透射率為~0.1%。單獨濾光片使用了通用C口連接，可以彼此串聯迭加。在外殼中安裝時，它們有一個小楔角，以防造成干擾效應。

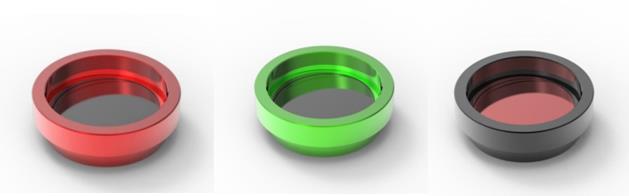

螺紋口吸收衰減器(片)圖示

吸收型衰減器產品型號說明：

吸收型衰減器通過率和光密度曲線圖：

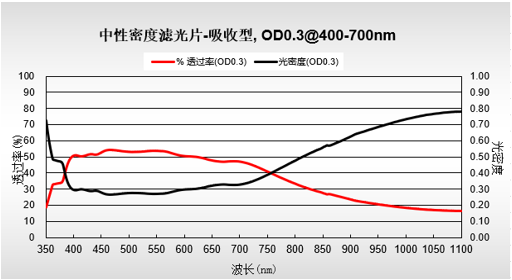

中性密度濾光片-吸收性，OD0.3@400-00nm

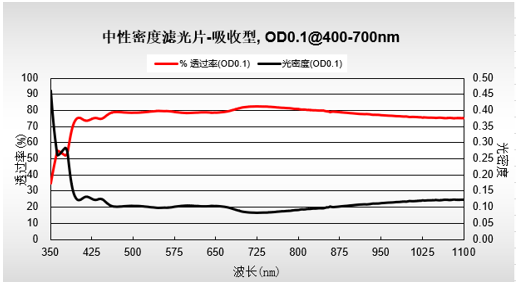

中性密度濾光片-吸收性，OD0.1@400-00nm

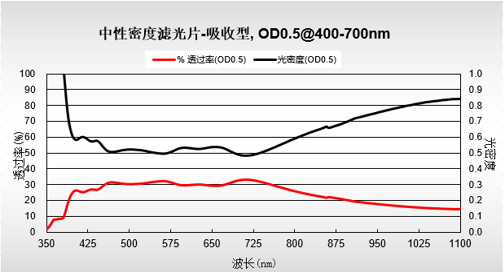

中性密度濾光片-吸收性，OD0.5@400-00nm

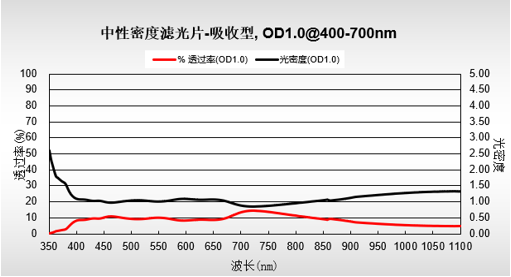

中性密度濾光片-吸收性，OD1.0@400-00nm

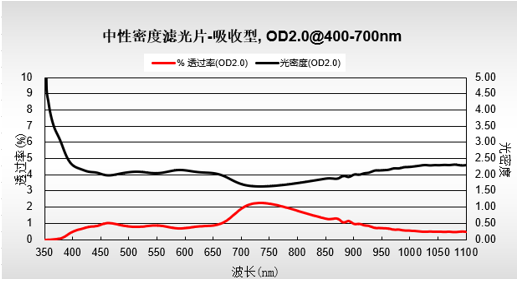

中性密度濾光片-吸收性，OD2.0@400-00nm

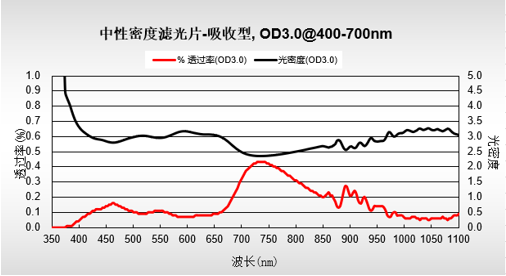

中性密度濾光片-吸收性，OD3.0@400-00nm

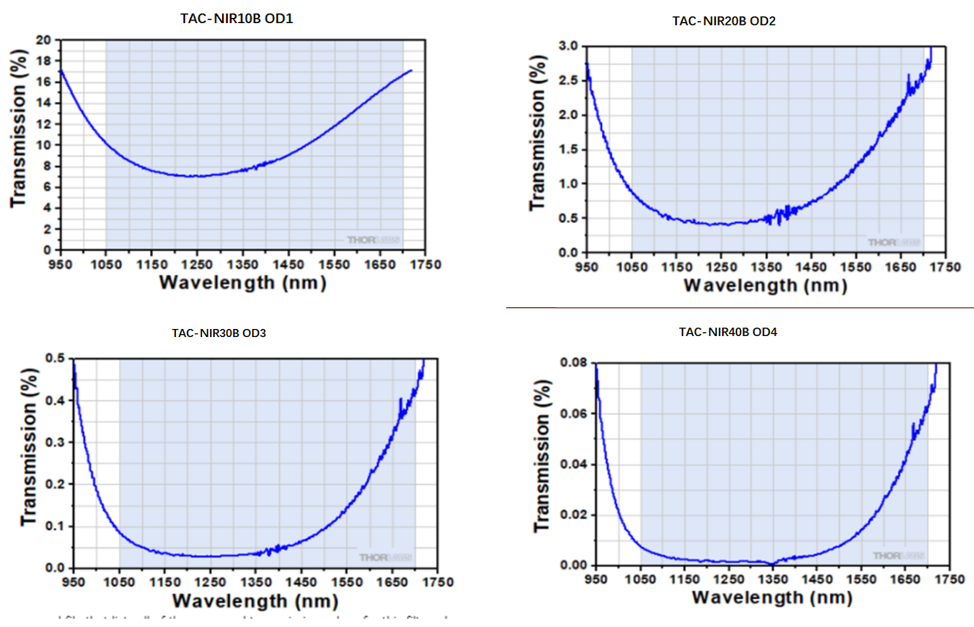

短波紅外衰減片型號參數說明：
