產品圖片：

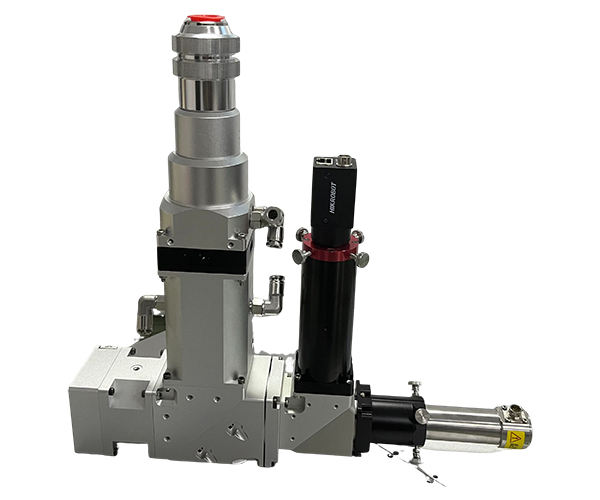

MiniLED激光巨量焊接系統產品實物圖片

1.1 簡介

此款焊接頭為精密光纖(λ=915nm)焊接頭，準直和聚焦鏡片為多片式組合，外加特殊鏡片,使聚焦光斑變?yōu)殚L條形，可滿足焊接窄長條位置，比如MiniLED。優化的機械設計和精密的調整機構，完全的密封性能，恒定的溫度控制，配合水冷和同軸吹氣，激光焊接頭可以在較高功率下持續穩定的工作，此款產品兼容同軸成像。

1.2 產品結構特點

l 準直模組：完成光纖準直功能，標準的QBH接口，多片準直鏡片，將入射的激光準直為平行光。同時配備水冷功能。

l DOE組件：將高斯激光轉換為長條激光。

l 聚焦模組：多片聚焦鏡片，長焦距。同時配備水冷功能。

l 保護鏡片模組：采用抽屜式結構，更換鏡片快速，簡單。

l 同軸吹氣模組：中間同軸吹氣。

l 同軸測溫儀模組：形成溫度控制反饋系統，保證焊接恒溫狀態。

l 同軸監控模組：數字相機CCD，實時監控產品位置

1.3 產品技術參數

巨量焊接整形技術開發：波長976nm，準直80聚焦210，通光38毫米，最終光斑尺寸30*1mm，70*5mm
